Bonjour à tous,

Je suis en première année de BTS électronique et notre prof de physique appliquée nous a donné un problème à résoudre.

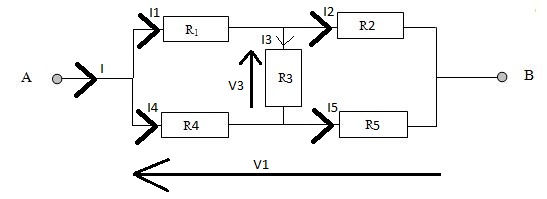

Voici le sujet : ** lien vers l'énoncé effacé **




Uploaded with

Nous devons calculer Rab.

J'effectue loi des mailles, des noeuds et j'obtiens un système d'équations que voici :

i = i1 + i4
i1 = i3 + i2
i5 = i4 + i3
R5.i5 + R3.i3 = R2.i2
R1.i1 + R3.i3 = R4.i4

Seulement, une fois ceci fait je n'arrive à rien faire. J'ai fait plusieurs essais infructueux mais rien de bien intéressant.
Le but étant d'avoir quelque chose qui ressemble à ça : Uab = Rab x i
Et Rab = f(R1;R2;R3;R4;R5)

Je n'arrive strictement à rien avec ce système.

Si vous pouviez m'orienter, ce serait franchement sympathique.

Cordialement.


Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
