salut !

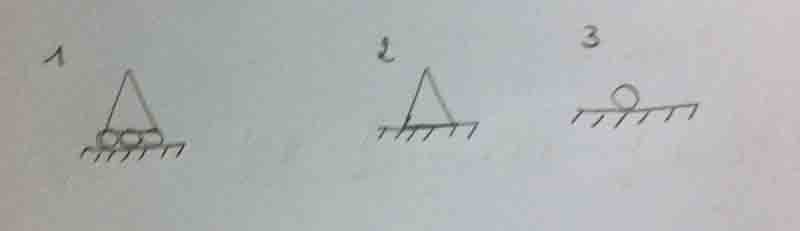

1) appui simple/sur rouleaux : seule translation en est interdite. La seule inconnue de liaison est F_y (en supposant que tu comprennes ma notation).

2) rotule
#plane : les deux translations suivant et sont bloquées, mais pas celle autour de : M_z = 0 et F_xet F_y sont les inconnues de liaisons
Je me limite au cas de poutres planes chargées dans (, ), donc pas de rotule sphérique.

3) encastrement ? Je mettrais plutôt une droite verticale qu'un point fixe mais je ne vois pas ce que ça peut être d'autre
Si c'est l'encastrement plan alors les deux translations suivant , et la rotation autour de sot bloquées. Les inconnues scalaires sont alors M_z, F_x et F_y

ce qui est en italique représente les vecteurs au fait

Bonjour!
Merci beaucoup de ta réponse

En effet, je suis d'accord avec toi pour les 2 premières liaisons.
Et de la même façon, la 3ème me "dérange", puisque je ne crois pas que ça soit une liaison encastrement... On en a déjà vu et elles n'ont pas cette tête là :/

à la place d'un point tu dois avoir une tige. Cependant je ne vois pas quel autre type de liaison simple cela peut-être.

J'ai pu demander à mon professeur;
La liaison 3 serait un pivot glissant.
Merci encore

Ok

Je t'en prie
