Niveau maths sup

Sup-Electrocinétique

Posté par
Crevett 06-11-07 à 15:30

Bonjour!
J'aurais voulu savoir si la formule qui donne la résistance à partir de la longueur, la section et la résistivité n'était valable que pour les fils.
En fait, je dois calculer la résistance d'une couronne d'isolant de hauteur dx dans un câble coaxial, dont vous avez le schéma ici (pages 2 et 5):
On connaît la résistivité de l'isolant, r₁ et r₂ donc je suppose que si la formule est valable, on obtient R en intégrant de r₁ à r₂ "dr/(2rdx)". Mais euh...c'est juste ou je suis complètement à côté de la plaque?^^
Merci d'avance pour vos réponses!

Posté par re : Sup-Electrocinétique 06-11-07 à 16:26

Bon...maintenant que j'ai lu un peu plus soigneusement le lien que j'avais posté tout à l'heure, il semblerait que ça soit la bonne méthode pour calculer la résistance...

Mais y a une autre question qui me pose problème, qui correspond à la question 2 page 5 de mon lien.
Bon j'ai calculé les résistances d'une portion dx de (A1), (A2) et (A3)...mais quand je veux appliquer la loi d'Ohm, par exemple dans (A1), je prends quoi comme intensité entre V1(dx+x) et V1(dx)? i(x)...? idem pour (A3)... Et pour (A2), dans le plan où le courant à pour intensité di_f, je prends quelles tensions? V1(x) et V2(x)?
Si vous pouviez m'éclairer...re-merci d'avance!^^

Posté par re : Sup-Electrocinétique 06-11-07 à 18:32

Bon cet exo finalement ça va... en revanche y en a un autre, toujours d'électrocinétique, sur lequel je bloque depuis un certain temps...

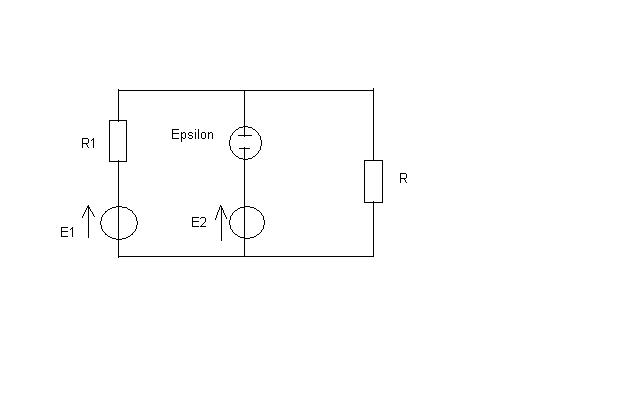

Voici les données:
E1=12V
E2=8V
E'=2V
R1=15 Ohms
R'=20 Ohms
R=10 Ohms

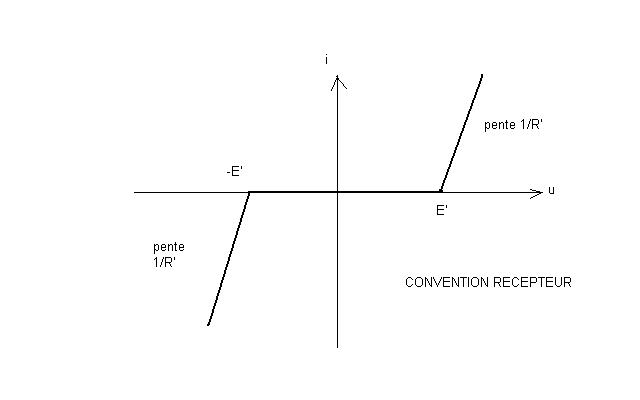

La caractéristique statique est celle de la cuve à électrolyse epsilon, et je dois calculer l'intensité i qui traverse la résistance R. Si vous pouviez m'expliquer la marche à suivre, je vous en serai trèèèès reconnaissante
(Re-re-)merci d'avance!
