Bonjour à tous,
Je rencontre des difficultés avec un sujet et j'aimerais solliciter votre aide pour éclaircir certains points.
Voici l'énoncé :

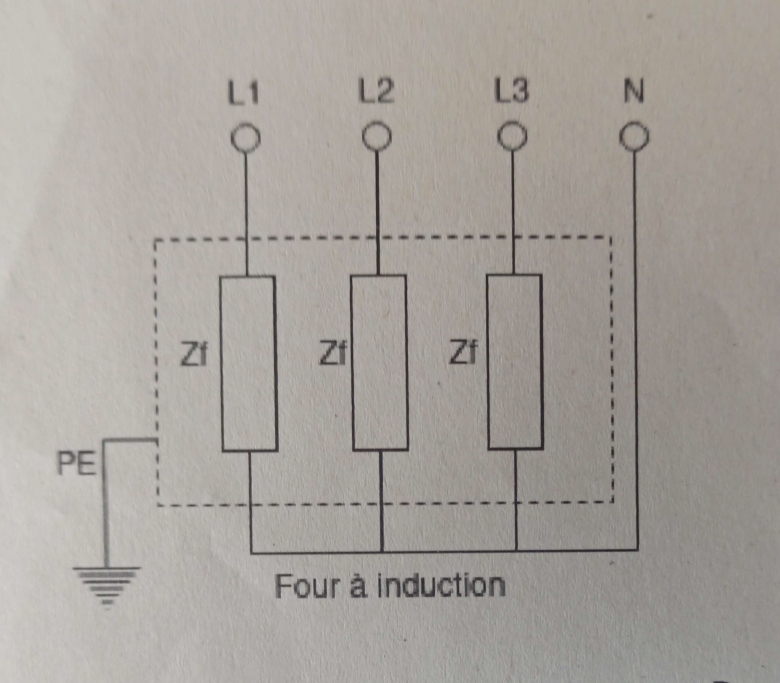

Un four est constitué de trois bobines, alimenté en triphasé avec neutre, et les bobines sont couplées en étoile (voir photo jointe). Le modèle de l'impédance d'une bobine Zf est constitué d'une résistance R = 9,6 ohms et d'une inductance L = 24 mH en série. On considère que les trois bobines du four sont identiques.
L'alimentation électrique fournie a une tension composée de 400 V et une tension simple de 230 V. La question pose quelle est la valeur efficace de Vf et demande une explication. Ensuite, il est demandé de donner la forme exponentielle de Vf.
De plus, il est précisé que pour un dipôle donné, la tension à ses bornes est considérée comme la référence des phases.
Personnellement, j'ai trouvé que la valeur efficace de Vf est égale à 230 V et Vf = 400 V, mais cela me surprend étant donné qu'ils demandent la forme exponentielle, ce qui, selon moi, aboutirait à une exponentielle nulle.
Pourriez vous m'aider à comprendre où je me trompe ?
Je vous remercie d'avance pour votre précieuse aide.
Bonjour forme exponentielle ??? Peut-être l'impédance complexe qui peut s'écrire à l'aide d'une exponentielle ?
