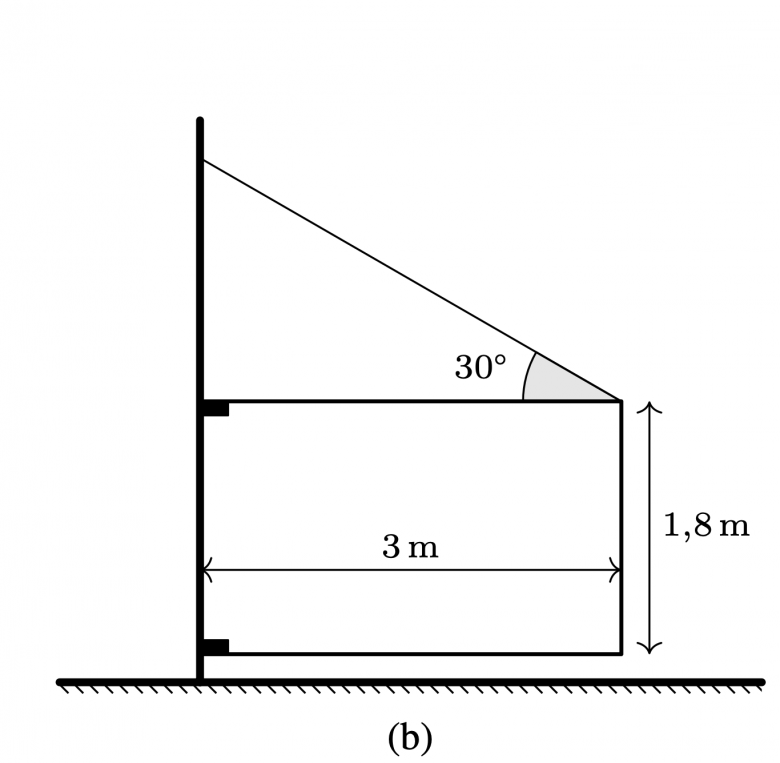

La porte d'un enclos fait 3 m de large et 1,8 m de haut. Elle possède deux charnières espacées de 1,8 m, comme illustré sur la figure 7b. Elle est soutenue par un câble faisant un angle de 30° avec l'horizontale et dans lequel la tension est de 200 N. Le poids de la porte est de 392 N et s'exerce au centre de celle-ci.
(a) Déterminer la norme et le sens de la force horizontale exercée par la charnière du dessus.
(b) Déterminer la norme et le sens de la force horizontale exercée par la charnière du dessous.
(c) Déterminer la norme et le sens de la force verticale totale exercée par les charnières.
Bonjour, je ne comprend pas très bien comment abordé cette exercice, il est dans le cour sur la statique, je n'arrive pas vraiment à trouver les leviers. Merci d'avance pour votre aide.
Bonjour
Tu pourrais commencer par définir les actions extérieures appliquées à la porte. Tu peux représenter sur le schéma les vecteurs force
Ensuite : principe fondamental de la statique et théorème des moments statiques.
Petite indication : imaginer l'absence de rotation de la porte autour d'un axe horizontal, perpendiculaire au plan de figure et passant par une charnière : seule l'action horizontale de l'autre charnière sur la porte possède un moment non nul... Cela va te permettre de répondre aux questions a et b.
