Statique du solide

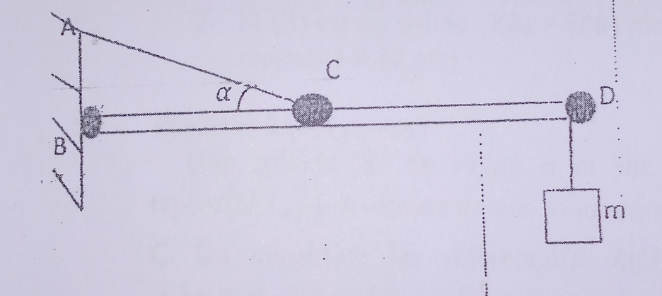

La figure est constituée d'un câble AC de masse négligeable soutenant une tige BD homogène de masse m1 et une masse m fixée au point D par un câble de masse négligeable. Le point C est confondu avec le centre de gravité de la tige BD.
Déterminer les expressions de la tension dans le câble AC et de la force de compression sur la tige BD.
Je n'arrive pas tout d'abord à me fixer sur les différentes forces appliquées au système.
Le poids de la masse,
la tension de la portion de fil auquel est attachée la masse
La tension du fil AC appliquée en C
Attention!
Si le systeme est l'ensemble tige+masse+fil reliant D à la masse, la tension du fil est une force interieure
Donc pour le pfd on ne retient que:
- Le poids de la masse
- La tension du câble AC
- et...
La force de compression correspond à la reaction normale du support en B
Pour resoudre un exo de statique on applique les lois de la statique:
Fext = ...
et somme des moments en un point ....
La somme des forces extérieures égale au vecteur nul et celle des moments par rapport à un point égale 0
La force de compression correspond à la reaction normale du support en B
Donc cette force est verticale ascendante ?
Les forces que je vais retenir pour appliquer les lois de la statique sont: le poids de la tige, le poids de la masse, la tension du fil AC et la réaction normale du support en B?
Donc cette force est verticale ascendante ?
Ah c'est plutôt horizontale de la gauche vers la droite.
Les forces que je vais retenir pour appliquer les lois de la statique sont: le poids de la tige, le poids de la masse, la tension du fil AC et la réaction normale du support en B?
Il manque la force de frottement en B.
La réaction en B a 2 composantes ici, a priori, N et T, et la reaction normale N correspond à la force de compression qui est dirigee selon (BD)
