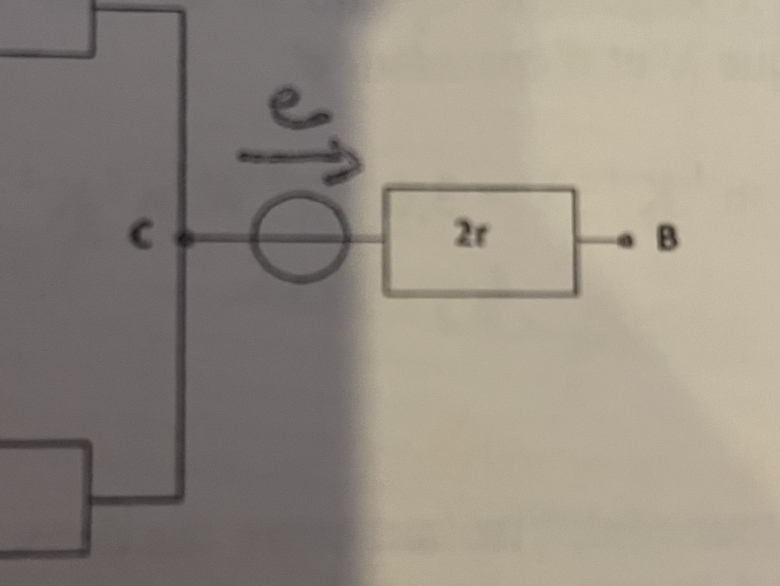

Deuxième partie du schéma au point c

Bonjour,

où en es-tu? où bloques-tu?

Bonjour,
Sous réserve de validation par un expert, je propose de :

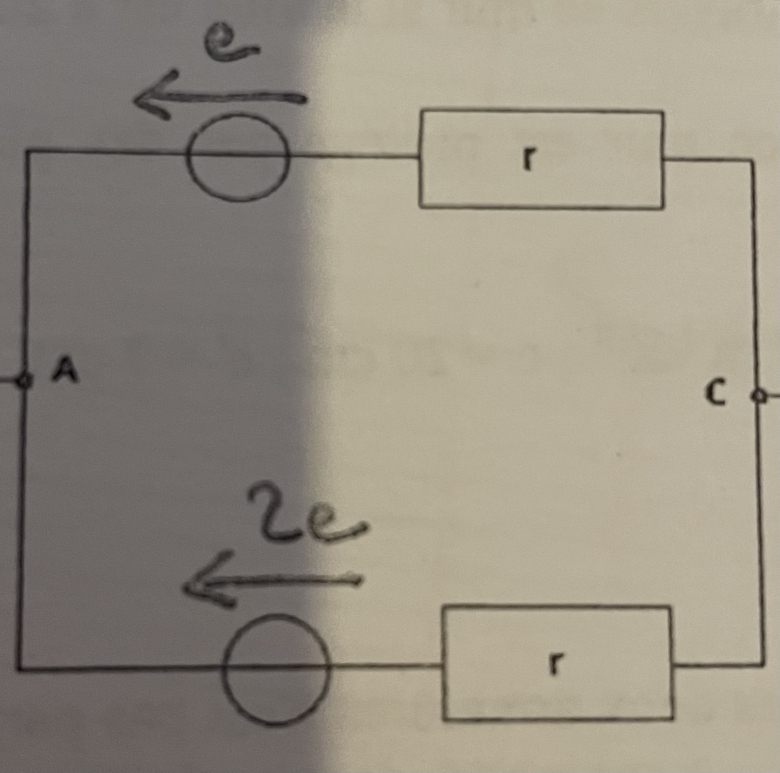

1) s'occuper d'abord de la partie AC : on remplace chaque générateur de tension par un générateur de courant équivalent  (Norton) :
- On a donc 2 générateurs de courant en // avec 2 résistances en // ;
- On peut les remplacer par 1 seul générateur de courant en // avec 1 seule résistance ;
2) On transforme ce dernier (entre A et C) en un générateur de tension équivalent (Thévenin) ;
3)  On a donc , entre A et B :   2 générateurs de tension en série + 2 résistances en série :   on peut les remplacer par 1 seul générateur de tension et 1 seule résistance.

Bonjour excusez moi pour ma réponse tardive
J'ai effectivement fait une association de dipôle car ils sont en série. Cependant je ne sait pas quoi faire avec la 3 eme. J'ai oublié que la réponse de l'exercice était donné donc je dois trouver le meme résultat avec fem=e/2 et résistance interne = 5/2r

qu'as-tu trouvé comme dipôle équivalent entre A et C, dans le modèle de Thévenin?

Bonjour,
- Une question à Pirho : entre A et C j'ai trouvé Eth= 3*e/2
et Rth = r/2 ;
     Est ce bon ?

Bien reçu, merci !

de rien
