Simplification de schéma électrique
Salut,
On me demande dans un exercice de simplifier un schéma électrique afin de de mieux faire apparaitre les éléments en série et en parallèle. Cependant je n'y vois aucun moyen pour simplifier le schéma correctement

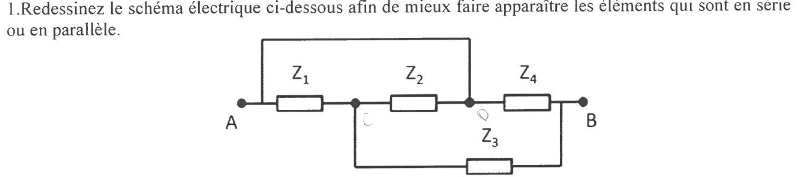

Le schéma est représenté ci-joint :
Bonjour
Tu peux commencer par remarquer que le nœud commun à Z2 et Z4 est en fait le nœud A.
Note C le nœud commun à Z1 et Z2 autre que A.
Place sur un schéma les nœuds A,C et B et place les quatre résistances entre ces trois nœuds. Tu arrives à quelque chose de plus simple...
Bonjour
Tu peux commencer par remarquer que le nœud commun à Z2 et Z4 est en fait le nœud A.
Note C le nœud commun à Z1 et Z2 autre que A.
Place sur un schéma les nœuds A,C et B et place les quatre résistances entre ces trois nœuds. Tu arrives à quelque chose de plus simple...
Merci pour votre réponse mais je ne vois pas pourquoi Z2 et Z4 est le nœud A
Ce nœud est relié à A par un fil conducteur de résistance quasi nulle et cela, quelle que soit la longueur de ce fil. Rien n'empêche donc de déformer le circuit en raccourcissant ce fil jusqu'à rendre sa longueur nulle.
