Simplification d'un circuit électrique
Bonjour, je fais appel à vous aujourd'hui car je rencontre certaines difficultés sur un exercice d'électricité.
L'énoncé est le suivant: "Le circuit représenté sur la figure ci-dessous intègre des interrupteurs. Un interrupteur ouvert est
assimilé à une coupure (circuit-ouvert) tandis qu'un interrupteur fermé est assimilé à un fil (courtcircuit).
Les réponses aux questions 1 et 2 ci-dessous seront
données successivement pour chacun des 4 cas suivants :
-1er cas (K1 et K2 fermés),
-2 e cas (K1 ouvert, K2 fermé),
-3e cas (K1 fermé, K2 ouvert)
-4e cas (K1 et K2 ouverts).
1) Simplifier autant que possible le circuit de la
figure 3 en vous aidant de schémas clairs et détaillés
2) Déterminer l'expression de la tension U en fonction
de E1, E2 et R."

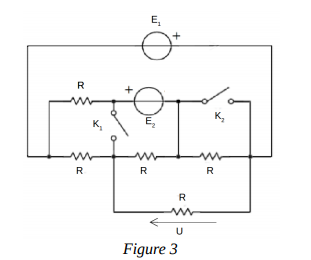

Le schémas du circuit vous est disponible ci-contre :
Le problème se trouve dans la simplification des circuits(du premier cas en l'occurrence)puisque je ne sais pas vraiment ce qui est autorisé et ce
qui ne l'ai pas (je sais pas si je m'explique bien
).

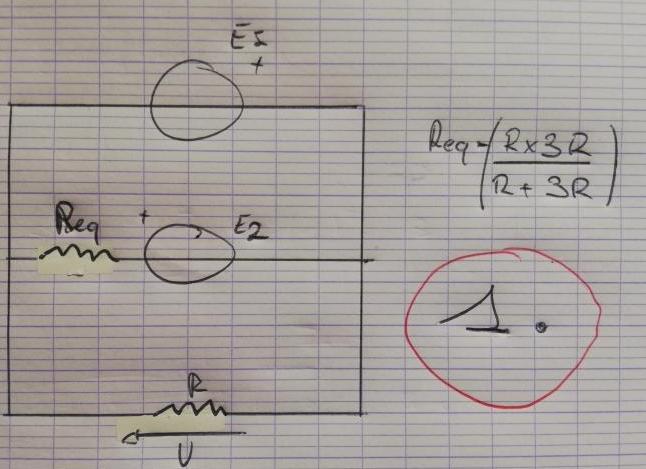

J'ai tenté une première simplification jointe au sujet notée "1"

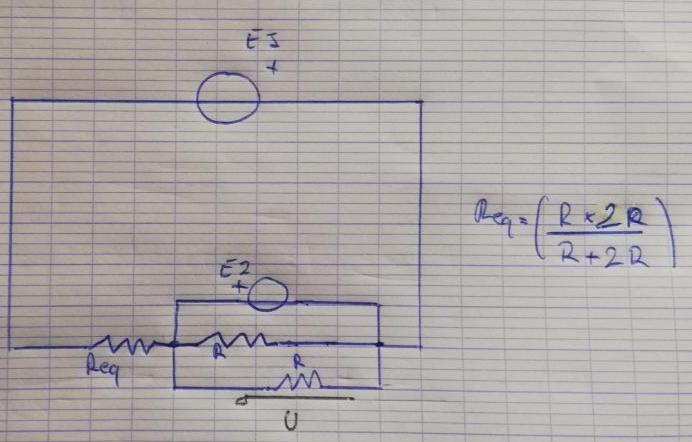

Cependant une amie en à une autre jointe également à ce sujet .
Je ne sais donc plus trop quoi faire, dois-je associer toutes les résistance R ou en laisser une comme mon amie l'a fait ? Et si je dois suivre son exemple j'aimerais savoir pourquoi je ne peux pas associer le reste de résistances ensembles .
Si vous pouviez m'aiguiller je vous en serais très reconnaissant. Merci d'avance pour toutes vos réponses .
Bonjour
Si une résistance est en parallèle avec un interrupteur fermé, tu peux enlever la résistance car elle n'est parcourue par aucun courant.

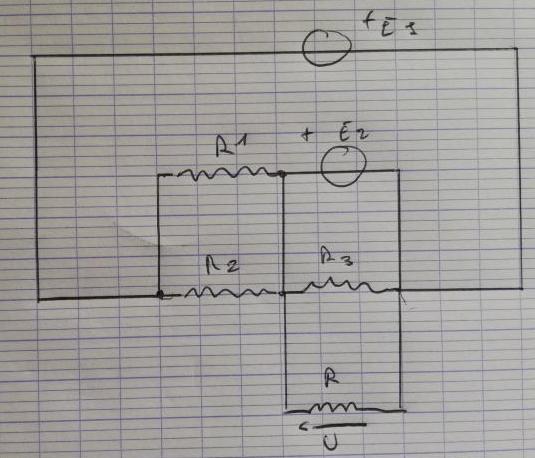

Merci beaucoup pour votre réponse. J'ai donc repris le circuit originel et ai effectué une première modification selon vos conseils. Cela convient-il ?
Et concernant les résistance restantes que j'ai renommé dans un souci de lisibilité.
Puis-je associer R2 et R3 en série puis R1 et (R2+R3) en parallèle ou cela m'est interdit ?
Je suis vraiment navré si mes questions sont idiotes mais j'ai du mal à appréhender l'électricité
Merci d'avance pour vos réponses.

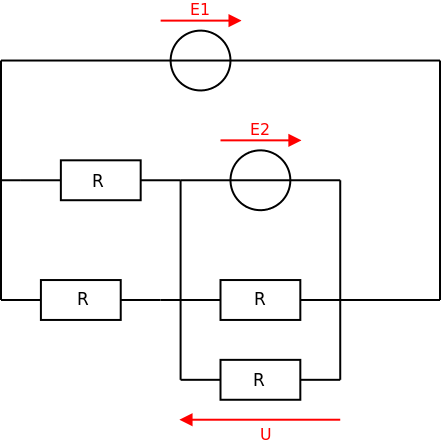

Pour illustrer mon message précédent, voici le schéma simplifié dans le cas où les deux interrupteurs sont fermés. La résistance la plus à droite sur le schéma de départ peut être enlevée. Dans ce problème, il s'agit juste d'exprimer la tension U, pas de faire l'étude complète du circuit. Le résultat dans ce cas est quasi évident !
D'accord merci beaucoup pour cette précision. Mais au niveau des Résistances R1,R2 et R3, puis-je les associer de la façon énoncée dans ma précédente réponse ?
En fait, je cherche plus à comprendre comment faire en général pour pouvoir répliquer le raisonnement plus tard
Associer les résistances, passer aux résistances équivalentes aurait de l'intérêt pour une étude plus approfondie du circuit. La question posée est beaucoup plus simple. Le générateur n°2 impose sa tension aux deux résistances en parallèle avec lui et c'est précisément la tension demandée, au signe près. Ici :
U = - E2.
