Bonjour à tous,
Je réalise en ce moment des exercices de cinématique comportant des engrenages.
Pour ce qui est qui du signe des rapports de transmissions des engrenages cylindriques (contact intérieur ou extérieur) des transmetteurs à train simple ou des trains épicycloïdaux, j'arrive à trouver simplement le signe et les sens de rotation.
En revanche pour les engrenages coniques et les engrenages roue et vis sans fin je ne parviens pas a trouver une méthode pour trouver le signe du rapport de transmission.

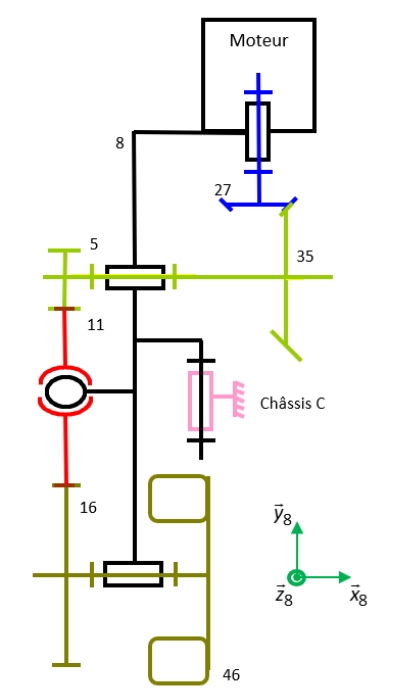

Par exemple dans cet exercice (img 1), une des questions est de donner le signe de ω35/8 (suivant ±x8 ) lorsque ω27/8 > 0 (suivant +y8 ).
rapport de transmission : ω35/8 / ω27/8 = ± Z27/Z35

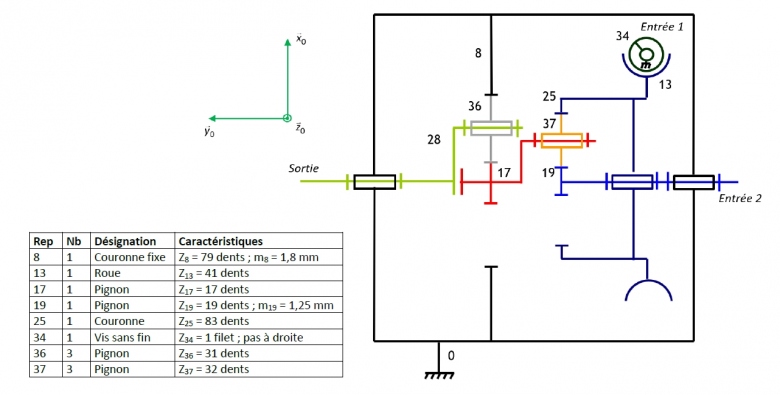

ou encore dans celui-là (img2) , une des questions est de donner le signe de ω13/0 (suivant ±y0 ) lorsque ω34/0 > 0 (suivant +z0 ).
rapport de transmission : ω13/0 / ω34/0 = ± Zvis/Zroue
Merci d'avance pour votre aide.
