Signaux périodiques calcul de l’amplitude
Bonjour,

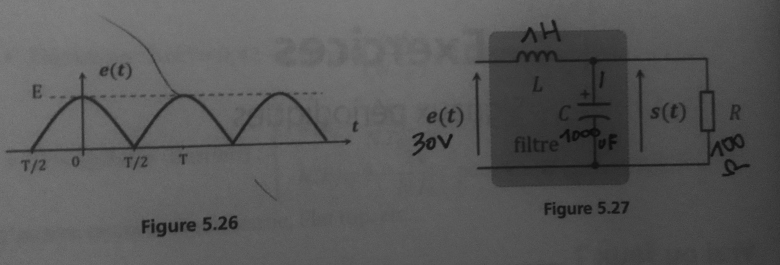

Dans un exercice il m'est demandé de calculer numériquement les amplitudes d'une composante continue et des 4 premiers harmoniques dans un tableau la valeur moyenne de la tension nous est donnée soit E= 30, T=10 ms, A0= 2E.pi
et l'amplitude rang n de e(t) est donnée soit : An= (-1)^n+1x 4E/pi(4n^2-1)
Il y'a déjà la réponse j'ai pu trouver la valeur de A0, mais pour les autres harmoniques je ne trouve pas les mêmes résultats pourriez vous m'aider s'il vous plaît
Bonjour,
Pour que l'on puisse trouver votre erreur, il faut nous indiquer les résultats que vous avez trouvé et comment vous les avez trouvé.
Pour Ao j'ai replacé E par sa valeur (30v) soit 2x30/pi ce qui m'a donné environ 19,1 le même résultat que le livre ensuite pour A1 j'ai remplacé les termes n par 1 et j'ai additionné avec Ao : soit 19,1 plus 4*30/pi(4.1^2-1) ce qui m'a donné 31,83
Votre A1 est correct (12,7 V), pourquoi additionnez-vous A1 à A0 (l'un est du continu l'autre l'amplitude d'un signal sinusoïdal) ?
