schématiser un sujet de physique
Bonjour,
Je suis un étranger, j'ai donc un peu de difficulté à schématiser un sujet de physique suivant, pouvez vous m'aider, merci.
Dans le plan (0,i,j) avec Oj vertical ascendant,
=g
désigne l'accélération de la pesanteur, on considère une barre S homogène de masse M, d'extrémités A et B et de longeur L, cette barre repose sur le sol au point A et est appuyée sur un mur vertical en un point C. On note h la hauteur du point C et
l'angle entre verticale ascendante et la barre AB mesuré autour de
l'extrémité A est maintenue par un fil [OA] inextensible de masse négligeable.
Merci beaucoup de votre aide.
Rebonjour,
Excusez-moi, pouvez-vous me dire où se trouve le point B, s'il vous plait ? Merci. En plus, c'est AB=L, ce n'est pas AC...

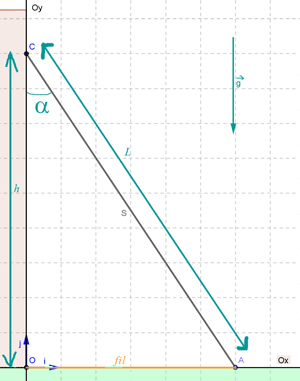

Au début, d'après votre exercice, j'ai supposé que B était confondu avec C car on vous dit qu'il repose sur le sol en A et qu'il est appuyé sur le mur en C.
J'ai donc logiquement déduit que la barre était appuyée sur le mur (en C) par son autre extrémité, à savoir B.

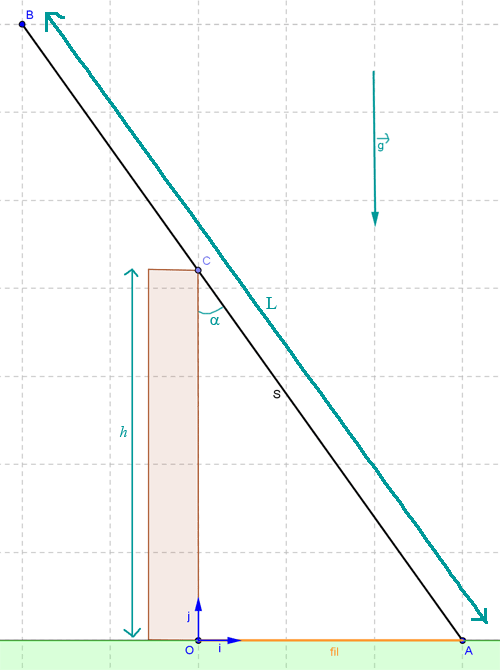

Maintenant, à mieux y réfléchir, je pense plutôt que votre schéma devrait plutôt être celui-ci :
