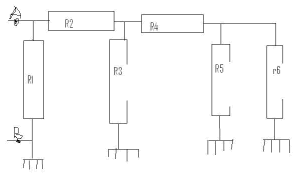

C'est une image. J'ai pas vu le bbcode img donc j'ai mis ca.
Je doit trouver les intensités de chaque résistance.
Je sais que la tension fais 12V et que toutes les résistance font 10 ohm.
Pouvez vous m'aider un peu a comprendre un peu ce schéma.
merci
a+
édit Océane : image placée sur le serveur de l'
***
Voila ca sera mieux.
La je pense que déja faut que je calcule Itotal donc I=U/r= 12/10 = 1.2A.
merci
a tte et bonne appetit a tous.
Je vais manger.
édit Océane
Voila mon hypothèse
R1= 0.6
R2= 0.6
R3= 0.3
R4= 0.3
R5= 0.15
R6= 0.15
est ce que c'est ca.
Quand il y a un pont je divise par 2 car les résistances sont les mêmes.
merci
a+
et desole oublier bonsoir
édit Océane : image placée sur le serveur de l', merci d'en faire autant la prochaine fois
Personne n'a une idée ou pas.
merci
a+
ps: si j'ai pas de réponse positif ou négatif, je pense que je serais obliger de mettre ma solution lundi voir mardi.
merci
a+
Bonsoir a tous,
J'ai corriger mon controle sauf cette exercice car personne ne la résolu.
Voila ce que j'ai eu avec le prof. On a fais le début.
R56=5 ohm
R456=15 ohm
R3456=6 ohm
R23456=16 ohm
I2 == U/R23456=12/16=0.75A
U2=R2*I2=10*0.75=7.5V
Et voila ce que j'ai fais.
U34=12-7.5=4.5V
I3=U34/R3456=4.5/6=0.75A
I4=U34/R456=4.5/15=0.3A
Voila.
Est ce que c'est bon et si oui pouvez vous me dire comme même la suite.
merci
a+
mardi je peux maximum avoir les réponses.
Je pourrais gagner maximum 4 points. J'ai eu 12/20 pour le moment.
