Schéma dynamique

Posté par
matix 05-11-09 à 13:42

Bonjour,

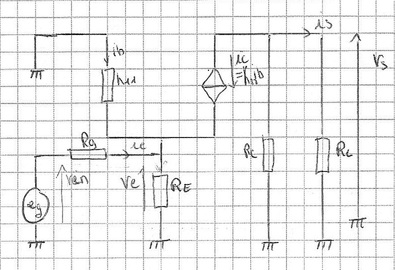

En considérant le circuit ci-dessous, on désire réaliser le montage équivalent dynamique en basse fréquence pour de petits signaux sinusoïdaux, qui est également joint ci-dessous.

Je ne comprends pas pourquoi les résistances $R_1$ et $R_2$ n'apparaissent plus. Les capas ne sont plus là car on est en BF, mais que doit-on prendre en compte quand on parle de "petits signaux"?

Enfin, de façon générale, quelles sont les "règles générales" à suivre lorsqu'on réalise un schéma équivalent dynamique?

Merci d'avance.

Schéma dynamique

Posté par re : Schéma dynamique 05-11-09 à 14:09

Pour autant que les condensateurs de liaison aient des valeurs suffiantes :

Les condensateurs se comportent comme des court-circuits en alternatif.
Les alimentations continues se comportent aussi comme des court-circuits en alternatif.

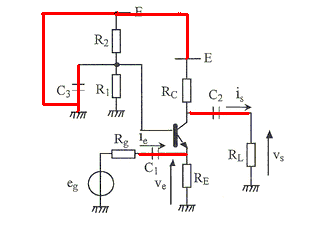

Donc, du point de vue alternatif, le circuit se comporte comme s'il était ainsi :

Schéma dynamique

Ce qui amène donc bien au schéma équivalent dynamique dessiné en bas de ton message.

Posté par re : Schéma dynamique 05-11-09 à 23:20

Merci pour la réponse! Par contre, je ne comprends encore pas ton explication... Peux-tu retenter de me l'expliquer stp?

D'autre part, comment doit-on s'y prendre pour déterminer la résistance dynamique $R_{in}$ que voit le générateur? Je connais la réponse, à savoir $R_{in} = R_E // \frac{h_{11}}{\beta +1}$ , mais pourquoi? Y-a-t-il une méthode?

Merci d'avance.
