S.Physiques - brevet 2005
Bonjour, j'ai un dm de Sciences Physiques pour demain qui porte sur l'une des feuilles du brevet 2005, pourriez vous m'aidez s'il vous plait?
Je compte faire un bac M et pour cela il faut que j'ai de bonnes notes, surtout en S.P ce qui n'est pas le cas.
Voici l'exercice :

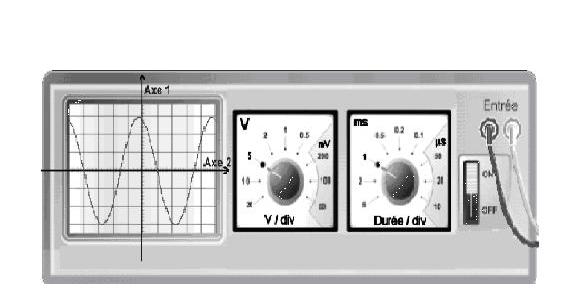

1. Que peut-on mesurer sur l'axe 1 vertical ? Entourer la bonne réponse : intensité tension durée puissance
2. Que peut-on mesurer sur l'axe 2 horizontal ? Entourer la bonne réponse : intensité tension durée puissance
3. La tension visualisée est elle continue ou alternative ? Entourer la bonne réponse.
4. En s'aidant des deux boutons de réglage, indiquer :
Que représente une division sur l'axe 2 horizontal ? 1 div « …………….
Que représente une division sur l'axe 1 vertical ? 1 div « …………….
5. En s'aidant de l'oscillogramme, donner la valeur de la tension maximale
U max = …………………….
En déduire la valeur de la tension efficaceU eff = …………………….
6. Sur l'oscillogramme, repasser en couleur le motif élémentaire.En déduire la valeur de la période, on l'exprimera en ms puis en s.T = …………………………………………………………..msT = ……………………….s
7. Donner la relation mathématique reliant la période T et la fréquence f. ………………………
Préciser l'unité de f …………………………………………….. ;
Calculer f ………………………………………………………………………………………
Merci beaucoup d'avance
Bonsoir,
Sans l'oscillogramme, je crains que ce ne soit un peu dur pour nous...
Pour joindre une image, clique sur le bouton IMG en dessous du champ de saisie du message.
Arf, salut willll (j'espère ne pas avoir oublié de l)
Sinon, on peut quand même répondre aux deux premières questions sans figure:
- axe vertical: tension
- axe horizontal: durée
Bosoir Porcepic l'herisson! apelle moi wil si tu veux ne t'embbete pas! Oui mais je ne m'avance pas trop sait-on jamais hein^^ Puis je pence qu'il peut tout de même y répondre tout seul a ceux là.
Effectivement...
M'enfin, je vais quand même m'embêter à écrire "willll", je n'aime pas écorcher les pseudos !
Si tu veux encore plus court, il y a aussi un banal "PE"...
Enfin, stoppons là le HS, en attendant une réponse de Wenny !
Bonsoir à tous, j'aimerais juste savoir ce que signifie tout ça, j'ai du mal à saisir.
un dm de Sciences Physiques pour demain qui porte sur l'une des feuilles du brevet 2005
Depuis quand il y a une épreuve de Sciences Physiques au brevet ? Est-ce un sujet de Maths ?
Je compte faire un bac M
C'est quoi le bac M ?
Merci de bien vouloir me répondre.
S'il vous plaît, je dois bientôt partir car je n'ai pas le droit de rester sur l'ordinateur.
J'ai vraiment besoin d'aide !
Quelques indications:
3. Tu dois savoir comment on représente une tension continue, non ?
4. 1 div = 1 "petit carré". Or, tes boutons de réglage donne des "V/div" ou "s/div"...
Par exemple, si un bouton est sûr "10V", alors 1 div (en verticale) représente 10V.
5. Umax est la valeur maximale de ta tension (à lire sur l'oscillogramme).
6. Le motif élémentaire (ou périodique) est le motif qui "se répète". Il faut compter le nombre de divisions sur lequel il "s'étend" puis tu le multiplies par la base de temps (donnée par le réglage des boutons, cf. question 4)
7. avec f en Hertz (Hz)
S'il vous plait j'ai regardé mon cours mais je n'y arrive pas! Je pense que si j'avais des capacité à faire cela, je ne serais jamais venue vous le demandez !
