Commence par te demander ce que signifie "Déterminer les valeurs de U et de I à partir du graphe 1 "

Et ensuite, envoie sur le site ce qui manque pour qu'on puisse t'aider.
... et joins-y les réponses que tu proposes.

u(t) est de la forme U 2 cos(t) non ? puisqu'on est en RSF

Mais du coup l'amplitude de la courbe qui nous est donnée est égale à U 2, Est-ce exact? dites-moi si je fais fausse route

On ne doit pas parler la même langue.

Commence par envoyer le graphe 1 sur le site.

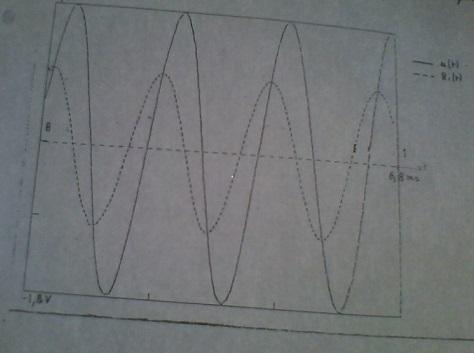

Le voici

Euh ici plutôt

C'est plus facile ainsi.

u est sinusoïdale et a une amplitude de 1,8 V, donc sa valeur efficace est 1,8/V2 = 1,27 V
----

La tension R.i a une amplitude estimée de 0,95 V et donc l'amplitude du courant i est 0,95/R = 0,95/3000 = 3,2.10^-4 A

La valeur efficace de i est donc : (3,2.10^-4)/V2 = 2,2.10^-4 A (ou si on préfère 0,22 mA efficace)
-----
Sauf distraction.

Bonsoir je bloque sur la dernière question d'un petit exercice

On étudie un RLC série en régime sinusoidale forcé

la dernière question demande de déduire |Zéq| de cos avec avance de phase de u(t) sur i(t) sachant que les questions précédentes m'ont permises de trouver cos. Auriez-vous des pistes que je pourrais suivre?

Merci beaucoup d'avance

*** message déplacé ***

J'ai trouvé finalement

*** message déplacé ***

Bonjour,

j'ai déjà posé une question sur cette exo, mais je me suis embrouillée du coup, c'est plus clair de tout réécrire je trouve.

On étudie un RLC série en régime sinusoïdal forcé, C = 55nF, R=3,0k et L inconnue.

Deux courbes sont données

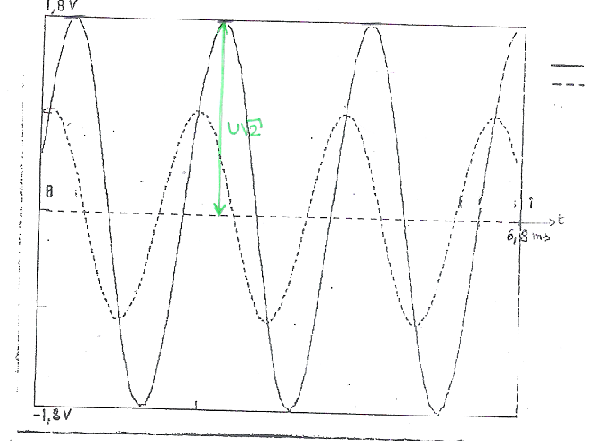

graphe 1: u(t) et Ri(t)

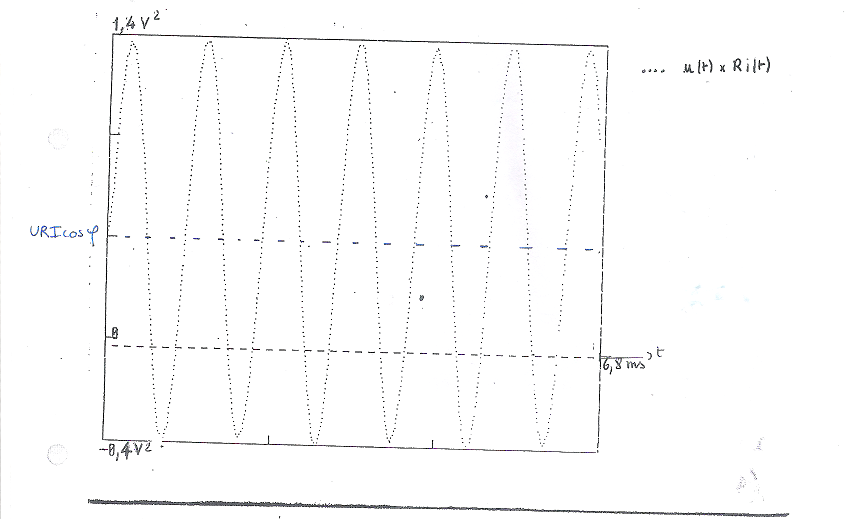

graphe 2: le produit R i(t)* u(t)

a) Déterminer les valeurs de U et I à partir du graphe 1.

Je trouve U=1,3V
et I=2,4*10^(-4)A

b) Montrer que la puissance moyenne reçue <u(t)i(t)> en RSF est P=UIcos avec avance de phase de u(t) sur i(t). Ca j'ai réussi. Déduire du graphe 2 la valeur de P. Là je ne suis pas sûre de moi: vu qu'on a le graphe Ri(t)*u(t), on cherche la valeur moyenne, et on divise par R: je trouve 0,23V²

c) Déduire de a) et b) la valeur de cos puis de . Tester la cohérence de la valeur trouvée pour avec le graphe 1:

P=UI cos
cos=P/UI
je trouve que =1,32

et je mesure une avance de 0,32ms.. Je ne sais pas où est mon erreur, une indication svp?

*** message déplacé ***

et j'ai oublié les courbes.. désolée





*** message déplacé ***

Bonjour,

Rappel : le multi-post n'est pas toléré dans ce forum.


Oui désolée..
