J'ai un cicrcuit électrique comprenant une pile , un ampèremètre noté A , une résistance notée R et un voltmètre V branché en dérivation aux bornes de la résistance R . On considère Rv la résistance du voltmètre ,Rf la risistance du fil er Ra la risistance de lampèrmètre.U la valeur donnée par le voltmètre , I la valeur donnée par l'ampèremètre . On me demande de montrer que :
R= U/I =Rv Rf/(Rv+Rf) et que Rf=R/[1-(R/Rv)]=R[1+(R/Rv)]
seulement je ne vois absolument pas comment procéder . pourriez-vous m'aider svp ?
merci d'avance
Bonjour
On a en fait : R = U/I = Rv*Rf/(Rv+Rf) + Ra
On néglige peut etre Ra parce qu'elle est très inférieure à la résistance équivalente (Rv parallèle à Rf)...
Non,
Le courant I passe dans les résistances Rv et Rf en parallèle.
Or Rv // Rf = Rv.Rf/(Rv + Rf)
Et donc, avec V la tension lue sur le voltmètre et I le courant lu sur l'ampèremètre on a :
V = [Rv.Rf/(Rv + Rf)].I
V/I = Rv.Rf/(Rv + Rf)
C'est la résistance calculée à partir des mesures du voltmètre et de l'ampéremètre, on la note Rmes.
On a donc Rmes = Rv.Rf/(Rv + Rf)
Et en tirant Rf de cette relation, il vient :
Rmes = Rv.Rf/(Rv + Rf)
Rmes.(Rv + Rf) = Rv.Rf
Rmes.Rv + Rmes.Rf = Rv.Rf
Rmes.Rv = Rv.Rf - Rmes.Rf
Rmes.Rv = (Rv - Rmes).Rf
Rf = Rmes. Rv/(Rv - Rmes)
et en divisant numérateur et dénominateur par Rv -->
Rf = Rmes. 1/(1 - (Rmes/Rv))
Rf = Rmes.(1 + (Rmes/Rv))/[(1 - (Rmes/Rv)))(1 + (Rmes/Rv))]
Rf = Rmes.(1 + (Rmes/Rv))/[(1 - (Rmes/Rv))²)]
Et comme Rmes < < < Rv, on a (1 - (Rmes/Rv))²) presque égal à 1 et donc:
Rf presque égal à Rmes.(1 + (Rmes/Rv))
-----
Sauf distraction.
Si mais cela n'a aucune importance dans le problème posé.
V, est la tension mesurée par le voltmètre, donc la tension aux bornes de (Rv // Rf) et I passant dans cet ensemble, on a bien : V = (Rv // Rf).I

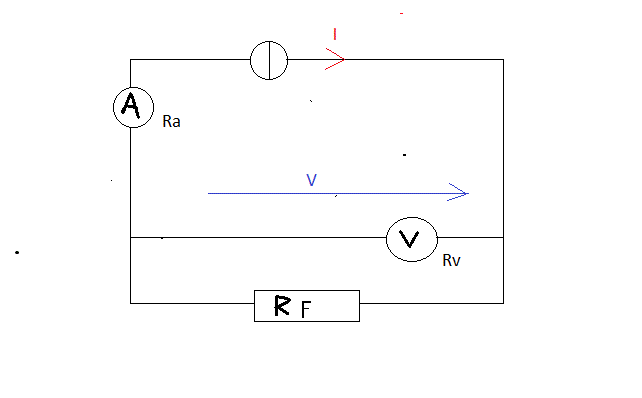

Le schéma est équivalent à celui-ci :
merci!!bcp pour votre répence!!!jai un autre problem!! la je cherche aussi Rf mais j ai longue dérivation !!!
merci d'avance
Je n'aime pas du tout la manière choisie pour représenter les appareils de mesure avec leur résistance interne mais bref.

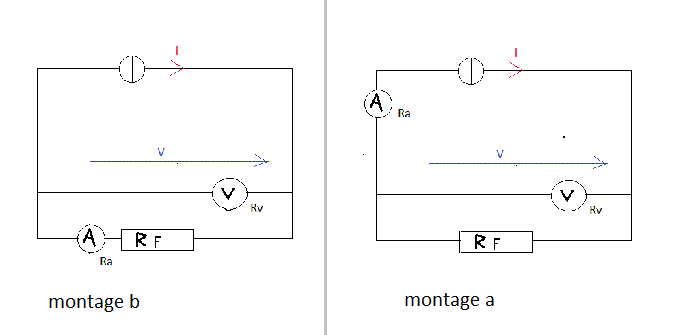

Celui-là (montage b) est immédiat.
Le voltmètre mesure la tension (Umes), aux bornes de (RA + Rf) qui sont traversées par le courant (Imes) mesuré par l'ampéremètre.
On a donc immédiatement : Rmes = Umes/Imes = Ra + Rf
---
Rmes = Ra + Rf
Rf = Rmes - Ra
Rf = Rmes.(1 - (RA/Rmes))
-----
dsl pour la représentation des appareils !!! et merci infiniment de votre aide mai jai pas compris pour quoi on néglige Rv (résistence du voltemètre et) au montage b et la résistance Ra au montage a pourtant que sa existe !! .

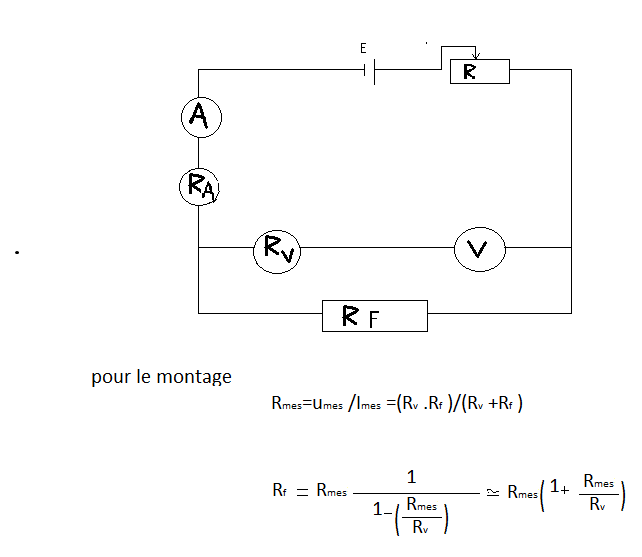

meme si on prend ce schéma:
merci bcp !!
re!!

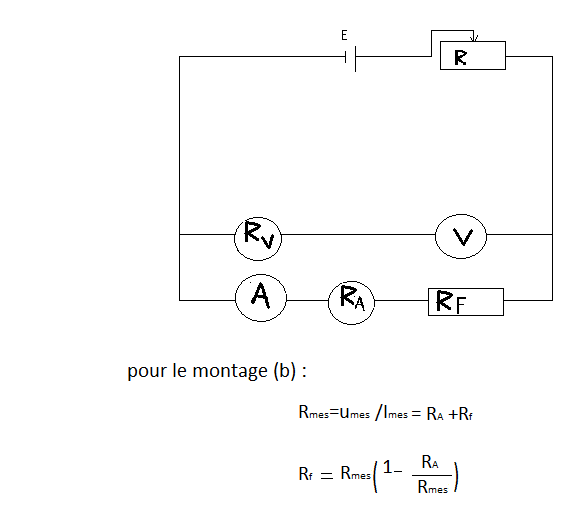

pour quoi on a pas mis : Rmes =Ra+Rf+RV (au montage b) et Rmes=Ra*Rv*Rf/(Ra+Rf+Rv)
merci d'avance!!!
Je n'ai jamais dessiné cela pour le montage b.
Le courant mesuré par l'ampèremètre est bien celui noté I en rouge sur le dessin du montage a.
Mais dans ton nouveau dessin du montage b, le courant mesuré par l'ampèremètre n'est pas celui noté I en rouge.
Dans le montage b :
Le courant mesuré par l'ampèremètre passe dans Rf et dans Ra et la tension mesurée par le voltmètre est la différence de potentiel aux bornes de Rf + Ra
Donc si on appelle Rmes le résultat du calcul (Tension mesurée par le voltmètre) / (courant mesuré par l'ampèremètre)
On a alors : R mes = Umes/Imes = Ra + Rf
C'est une simple application de la loi d'ohm.
et en divisant numérateur et dénominateur par Rv -->
Rf = Rmes. 1/(1 - (Rmes/Rv))
Rf = Rmes.(1 + (Rmes/Rv))/[(1 - (Rmes/Rv)))(1 + (Rmes/Rv))]
Rf = Rmes.(1 + (Rmes/Rv))/[(1 - (Rmes/Rv))²)]
Et comme Rmes < < < Rv, on a (1 - (Rmes/Rv))²) presque égal à 1 et donc:
Rf presque égal à Rmes.(1 + (Rmes/Rv))
pour quoi vous avez diviser l'equoation sur Rv???
bonjour!!
j ai un tp de physique qui etude les incertitudes !! et la ma tete est totlalement blocké !!pourriez-vous m'aider svp ??
au but de calculer l'incertitude de Rf (résistance d un fil en nichrome) on a:
Rf =Rmes(1+(Rmes/Rv)) . ou Rmes est la résistance mesuré et Rv et la résistance du voltmètre
evaluez l'incertitude de Rf en utilisant la metode logarithmique ? sachant que :
la vrai valeur de Rmes= (3.0 +/-0.1)ohm
at la valeur de Rv =500 ohm
aidez moi svp !
merci d'avance !
