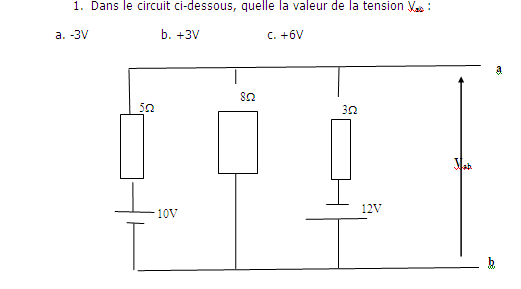

1. Dans le circuit ci-dessous, quelle la valeur de la tension Vab :
a. -3V b. +3V c. +6V
Edit Coll : forum modifié
Comme c'est un QCM, et à partir des valeurs proposées, il n'y a pas besoin de faire de calcul, juste un peu réfléchir.
12 V > 10 V
et 3 ohms < 5 ohms
--> c'est la branche 12V, 3 ohms qui "gagne"
Vab est donc négatif.
--> Vab = -3 V (valeur arrondie, mais soit).
-----
On peut évidemment faire le calcul (mais c'est une perte de temps dans ce cas-ci).
On peut par exemple remplacer chaque branche par son équivalent Norton ...
On trouve finalement Vab = -3,0379... V qu'on arrondit à -3 V
------
Sauf distraction.
