Bonjour, ayant eu tout au cours de l'année un professeur incapable d'expliquer ce qui faisait je me retrouve dans le gros caca à cause de ce dernier pour l'optique et l'électricité... De plus je me retrouve avec des annales pour m'entraîner, sauf que évidemment mon professeur ne les a pas corriger, et comme j'ai reçu des cours,... a non pardon je n'ai pas eu de cours....

Enfin bref j'aurais besoin de votre pour comprendre l'électricité, toutes les petites astuces pour comprendre et me sauver pour les examens ^^".

Voici le premier exercice :

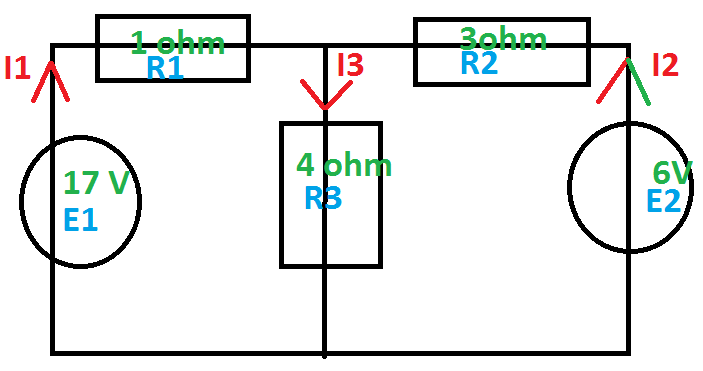

1) En utilisant les lois de kirchoff ,déterminer les courants I1,I2 et I3, dans le circuit ci-dessous.
on est d'accord que les lois de kirchoff c'est la loi des mailles et des nœuds
Donc la loi des nœuds ici c'est I1+I2 = I3
La loi des mailles faut poser une convention générateur ou récepteur. J'ai pris la convention générateur. Et mis en place les trois mailles présente soit :
La première : E1+U1+U3
La deuxième : -E2-U3-U2
La troisième : E1+U1-U3-E2
Après U1 = R1*I1
           U2 = R2*I
           U3 = R3*I3

On remplace dans nos expressions :
La première : E1+R1I1+R3I3
La deuxième : -E2-R3I3-R2I2
La troisième : E1+R1I1-R3I1-E2 (Or I1=I3 dans la troisième maille)
Donc pour I1 =
Après le souci c'est que j'ai beau remplacer I1=I3-I2 dans l'une des expressions des mailles mais on finis toujours par avoir un inconnu.

2)Quelle est la puissance délivrée par les générateurs. Vérifier que la puissance reçue par les résistances est identique.
P=U*I
