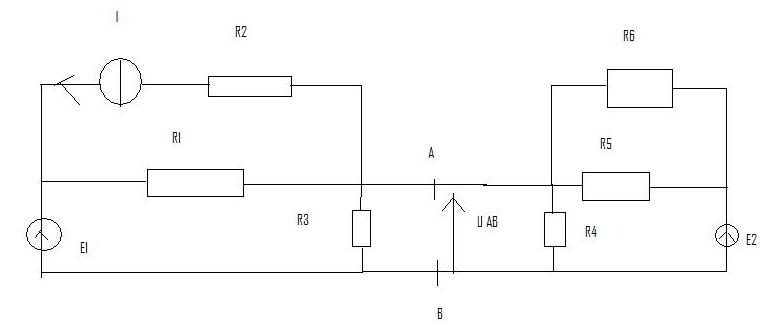

Voilà bonjour à tous .J'aimerais bien avoir la correction de cette exercice:
donnée:
I=3A E2=12V
E1=8V R4=1
R1=6 R5=6
R2=3 R6=6
R3=3
1.Déterminer les caractéristiques du générateur de thévenin équivalent à la partie gauche du circuit vue de A et B.
2.Déterminer les caractéristiques du générateur de thévenin équivalent à la partie droite du circuit vue de A et B.
3.Calculer alors U AB.
Merci d'avance.

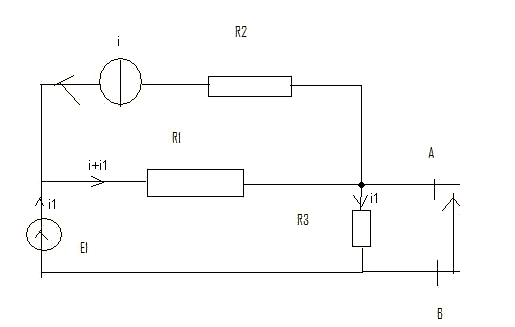

Pour le 1 ,je trouve
-Rth=R1+R3=9
-Eth1= E1.R3/(R1+R3)=(8.3)/9=2,66V
-Eth2=(9.6)/(2+3)=10,8V
-Eth=13,46V
Pour le 2 , je trouve :
-Rth=(R6//R5)+R4=[(6.6)/(6+6)]+1=4
-Eth=(E2.Req)/(R4+Req)=(12.3)/(1+3)=63/4=9V Avec Req =R6//R5=3
pour avoir Rth il faut couper les générateur :
si on coupe un générateur de tension ça devient un fil et un générateur de courant un interrupteur ouvert!!!!!
Donc les résistances sont en séries!!!!
Si le génerateur de tension devient un fil, la borne de gauche de R1 se trouve reliée à la borne B, et
les deux résistances R1 et R3 sont alors connectées en parallèle aux bornes A et B.
