Bonjour,

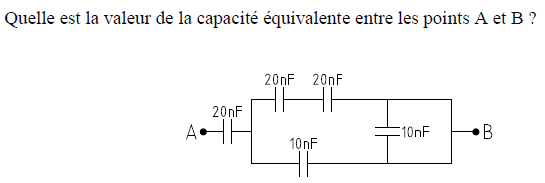

J'ai un exercice à résoudre sur les capacités électriques mais une partie du schéma me pose problème.
Je sollicite votre aide.
C'est surtout le côté droit qui me pose problème , le fait que B soit sur chaque borne de la capa de 10 nano f.
Si vous pourriez m'expliquez en détail ca serait vraiment gentil de votre part
Merci d'avance.
Je précise que c'est une simple résolution qui ne doit pas faire appel aux techniques des mails ,etc...
SAlut,

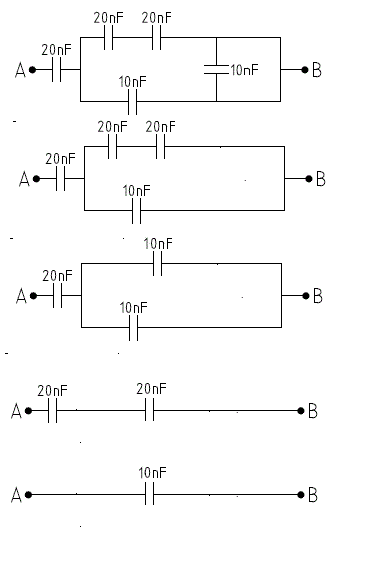

Je peux me trompé mais pour moi le 10nF est court circuité, si c'est le cas, il suffit de ne pas en tenir compte, le reste après
Avec C2 = condo 20nF et C1 condo 10nF
Zab= 1/(jC2w)+2/(jC2w)*1/(jC1w)/(2/(jC2w)+1/(jC1w))
Salut ,
Merci de la rapidité de votre réponse. Je pensais ca aussi étant donné que le courant cherchera toujours le chemin le plus facile.
Je vais voir si d'autres personnes vont dans ce sens mais c'est surement la solution.
Le doute était au niveau de la première étape, les composants ne sont pas court circuités d'habitude d'où le petit doute au moment de faire sauter le 1er condo
