bonjour,
quelqu'un pourrait m'expliquer comment on redessine un circuit pour trouver les résistances en série et en parallèle Merci d'avance pour vos explications
Bonjour,

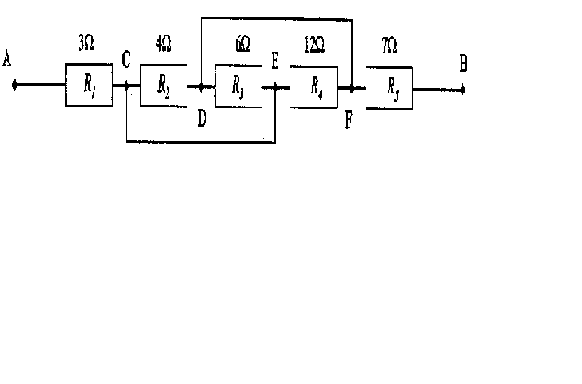

Les points C et E sont au même potentiel, tu peux donc en faire un point unique.
Pareil pour les points D et F. Après, ça devrait être beaucoup plus évident...
je ne comprend pas la réponse mon but est de pouvoir retrouver les rseistances en série et parallèle

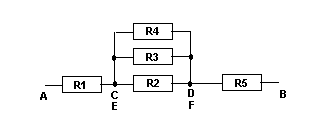

Dessine sur ta page 4 points alignés.
Le pemier point est A
Le second point est C et E confondus.
Le troisième point est D et F confondus.
Le quatrième point est B.
.
Dessine R1 entre A et C, donc entre le 1er et le 2ième point.
Dessine R2 entre C et D, donc entre le 2ième et le 3ième point.
Dessine R3 entre D et E, donc entre le 3ième et le 2ième point.
et ainsi de suite pour toutes les résistances.
alors en fait si j'ai bien compris toutes les résistances sur ce circuit sont en série? je pensais que c'était trop simple...
donc en reqab=r1+r2+r3+r4+r5
Meci pour les réponses
*** message déplacé ***
désolée je me suis trompée
alors en fait si j'ai bien compris toutes les résistances sur ce circuit sont en série ?
je pensais que c'était trop simple...
donc en reqab=r1+r2+r3+r4+r5 ?
Meci pour les réponses
NON, les 5 résistances ne sont pas toutes en série.
Cela montre que vous ne prenez pas la peine de lire attentivement ce qu'on vous écrit et de faire ce que l'on vous conseille :
Vous n'avez même pas pris la peine de dessiner réellement les QUATRES points et d'écrire dessus les SIX lettres
:
Recommencons
- Dessine sur ta page 4 points alignés.
- Le pemier point est A
- Le second point est C et E confondus.
- Le troisième point est D et F confondus.
- Le quatrième point est B.
et ensuite
:
- Dessine R1 entre A et C, donc entre le 1er et le 2ième point.
- Dessine R2 entre C et D, donc entre le 2ième et le 3ième point.
- Dessine R3 entre D et E, donc entre le 3ième et le 2ième point.
et ainsi de suite pour toutes les résistances.
.
Mais aurez-vous le courage et la patience de faire ce dessin en suivant les indications l'une après l'autre ?
Si vous êtes capable de faire cela, vous verrez et comprendrez alors quelle ânerie vous avez écrite : "j'ai bien compris toutes les résistances sur ce circuit sont en série" !!!
