Niveau première
Résistances série et //
Posté par Ehrmantraut
Bonsoir,

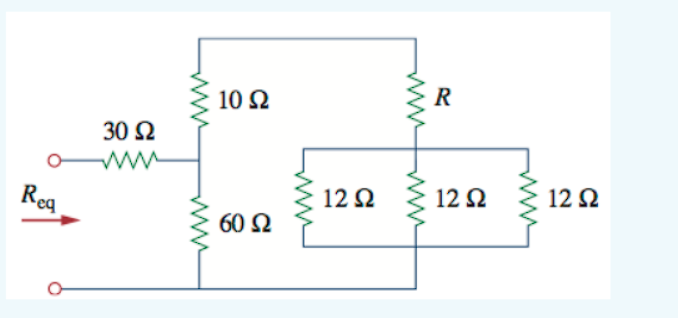

Il m'est demandé de calculer la résistance totale de ce circuit.
Je peux déjà dire que R et 10 sont en série. Ce qui correspond à une résistance de R+10
.
Je peux combiner les 4 résistances de 12 Ohm en une de 4 Ohm car elles sont en parallèle. Appelons la résistance obtenue R*
Ensuite, je bloque un peu... C'est celles de R+10 et de 60 qui sont en parallèle? De là j'obtiens Celle de 30 Ohm, R* et 4 Ohm en série?
Excellente soirée à vous,
Merci
Merci pour votre réponse.

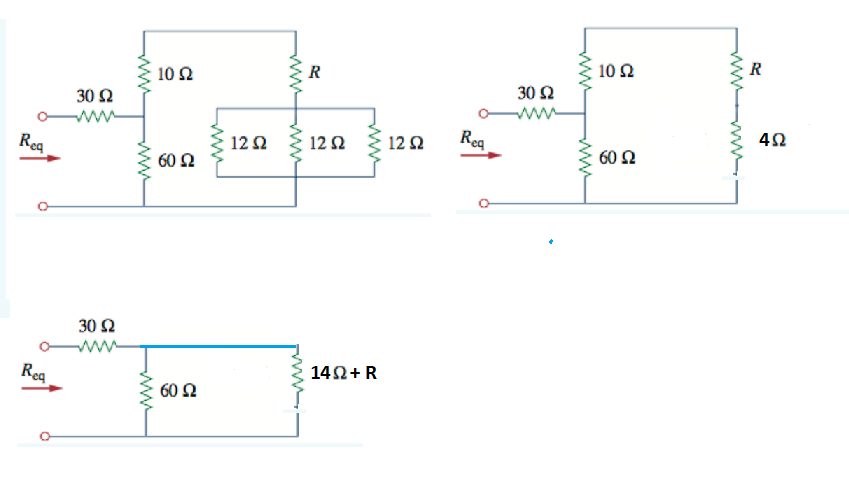

Auriez-vous une astuce pour voir que R* était en // avec 60 Ohm?
D'habitude je le vois mais ici je ne sais pas pourquoi, j'étais un peu perdu.
Meilleurs vœux également à tous
Ehrmantraut @ 01-01-2025 à 12:44
Ok! Merci et donc R=16
Ok! Merci et donc R=16
Bonjour,
Pourquoi aurait-on R = 16 (d'ailleurs 16 quoi ?)
Tu peux calculer l'expression de Req en fonction de R.
