bonsoir à tous
Comment allez vous ce soir?
bien, j'espère (en tout cas assez bien pour pouvoir m'aider....)

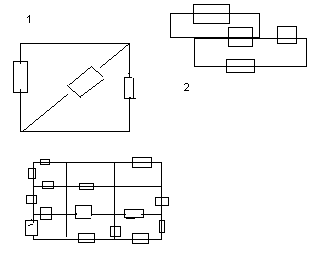

Il s'agit de déterminer les résistances équivalentes des systèmes suivants.
J'ai un gros problèmes (je n'arrive pas à déterminer s'ils sont en parallèle, en série ou en un mix des deux).
Merci de tout coeur pour le temps que vous allez y consacrer (merci également si vous ne jetez qu'un bref coup d'oeil).
PS: les dipôles sont identiques.
Si ça intéresse quelqu'un, j'ai trouvé ces exercices sur ce site.
Salut..
ah l'association des résistances
la première est simple.. tu as 3 résistances en parallèle non?
salut monrow
merci de ta réponse, mais je ne suis pas très convaincue (elles sont pas tellement parallèles)
si si
tu peux faire une petite translation des bornes du dipole en diagonale jusqu'à ce qu'ils deviennent en parallèle.. rien ne va changer puisque la d.d.p est nulle
Donc pour la 1)
1/Req= (1/R1)+(1/R2)+(1/R3)
Il s'agit ensuite de tout réduire au même dénominateur
mais R1=R2=R3
donc
1/Req = 3/R
Req= R/3
