bonjour,

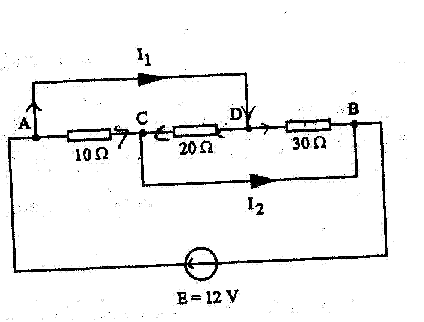

je ne comprends pas pourquoi dans le montage ci -joint la resistance équivalente est égale à environ 5.45 ohms alors que si j'applique la formule vu qu'elles sont en séries j'ai 30*20*10/30+20+10 = 100...
j'ai cependant trouvé comment on trouvait 5.45 : en faisant 30*20/50 = 12 puis de prendre 10*12/22 = 5.45 mais je ne comprend pas pourquoi prendre d'abord la resistance equivalente des resistances de 20 et 30 ohms..
quelqu'un peut il m'explqiuer ? merci d'avance
salut nico,
attention les résistances ne sont pas en série car les intensités les traversant ne sont pas égales (il y a des noeuds!)
Cependant, attends la confirmation d'autres personnes.
Neo
je ne comprends pas :
On a les formules 1/Req = 1/R1 + 1/R2+...+1/Rn
donc si je fais 1/10+ 1/20 +1/30 = 0.183 et0.183^(-1) ca donne bien 5.45
le truc cest que ya aussi 1/Req = 1/R1 + 1/R2 => req = R1R2/R1+R2 mais ici 10*20*30/10+20+30 ne donne pas 5.45 alors ?? :question:
Bonjour,
"le truc cest que ya aussi 1/Req = 1/R1 + 1/R2 => req = R1R2/R1+R2 mais ici 10*20*30/10+20+30 ne donne pas 5.45"
qui t'a dit que l'inverse de 1/R1+1/R2+1/R3 valait R1.R2.R3/(R1+R2+R3) ?
1/R1+1/R2=1/R donne R=R1R2/(R1+R2)
mais 1/R1+1/R2+1/R3=1/R donne R= R1R2R3/(R1R2+R2R3+R3R4)
et 1/R=1/R1+1/R2+1/R3+1/R4 donne R=R1R2R3R4/(R1R2R3+R1R2R4+R1R3R4+R2R3R4) etc...
Bonjour,
Bonjour,
Le problème vient que le schéma du montage est fait volontairement "tarabiscoté".
Pour mieux voir il faut refaire le schéma en réunissant en un même point les mêmes potentiels et alors tu t'aperçois que les résistances sont en parallèles.
les points A et D sont au même potentiel et les points B et C aussi .
La résistance entre A et C est en // sur la résistance entre D et C.
De même la résistance entre D et B est // à la résistance entre D et C .
Conclusion elles sont toutes les trois en //.
Est-ce clair?
