Bonsoir
D'accord pour a.

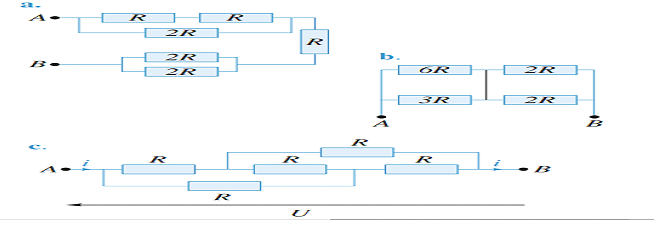

Pour les deux autres : les fils de connexion sont de résistance négligeable quelle que soit leur longueur.  N'hésite pas à les raccourcir ou les rallonger pour donner quelque chose de plus identifiable.
Pour b : rendre nulle la longueur du petit fil central vertical résoud le problème.
Pour c  : déplacer davantage vers le haut la résistance du haut et davantage vers le bas celle du bas devrait te conduire à quelque chose d'assez classique.

Un peu d'aide pour le cas c) un peu plus difficile. Le plus simple consiste à commencer par démontrer : I3=0 en raisonnant sur les symétries du dipôle. Tu peux donc enlever la résistance R3 et tout devient alors très simple !

b-Pour le fil du milieu comme il n'y a pas de résistance on peut l'enlever donc Req = (40/13)R
C'est comme ça que j'ai compris

Je comprends pas bien quand vous voulez parlez de symétrie du dipôle

Le cas b) est nettement plus facile : as-tu réussi ?

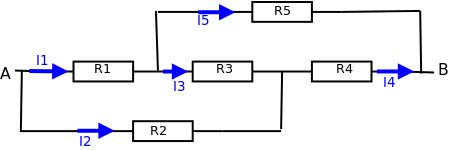

Imagine que tu permutes l'entrée A et la sortie B, sans changer le générateur alimentant le dipôle (AB). L'intensité fournie par le générateur : I1+I2=I4+I5 sera inchangée bien sûr. Cela revient à remplacer R1 par R4 et R2 par R5. Cela conduit à :
I1=I4 et I2=I5

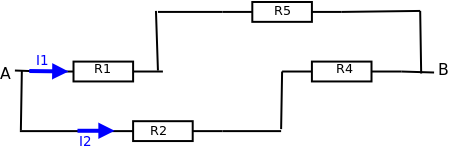

Facile alors de montrer  : I3=0. Si tu enlèves R3 du montage, tu obtiens quelque chose de simple : voir ci-dessous :

-Pour le fil du milieu comme il n'y a pas de résistance on peut l'enlever donc Req = (40/13)R
C'est comme ça que j'ai compris

Pour b ?
Pour c : le résultat est beaucoup plus simple ; essaie de faire un raisonnement à partir de mon dernier schéma.

Oui c'est pour le B j'ai envoyé
