bonjour ...

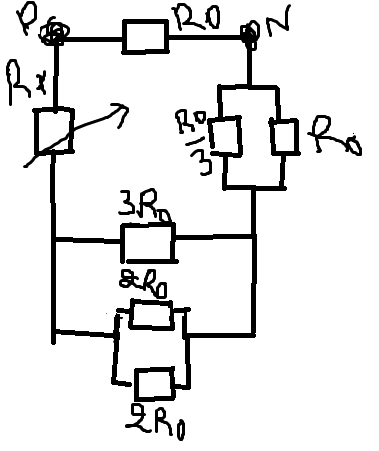

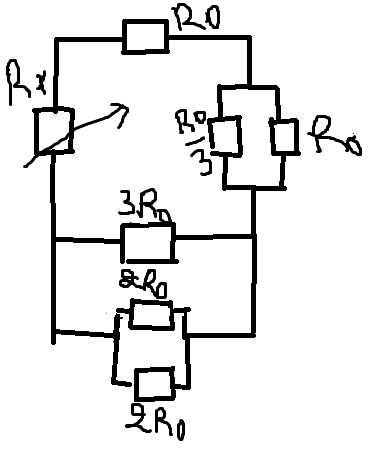

comment calculer la resistance variable Rx pour que la resistance equivalente entre les points P et N soit egale a Rpn=2/3 Ro??

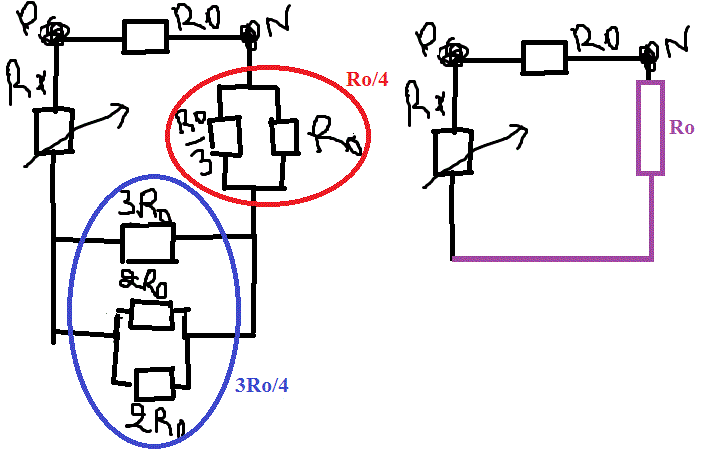

Ro * (Ro + Rx)/(Ro +Ro + Rx) = 2/3.Ro
(Ro + Rx)/(2Ro + Rx) = 2/3
3Ro + 3Rx = 4Ro + 2Rx
Rx = Ro
Sauf distraction.
J un problemme comment lire les résistances genre en serie ou en parallèle je c pas comment lire les points genre ici p,n vous pouvez m'aider ?
Bonsoir, sofiane8889!
1. résistances en parallèles ou en dérivation :
les résistances dont toutes les bornes sont électriquement en contact. À ces deux points de contact, appelés bornes, sont appliqués les mêmes potentiels électrique.
La la suite demain, j'ai très sommeil.
Cas par exemple dans ton schéma, en extrême droite de ( R0/3 et R0). Mais il y a encore un regroupement de trois résistances en parallèles, et je te laisse le soin de m'indiquer lesquelles.
résistances en serie :
quand deux de leurs quatre bornes sont directement en contact électrique, de manière à ce que le courant qui sort de l'une soit exactement le même qui traverse chacune des autres. Il n'y en a pas directement dans ton schéma. Mais après régroupement, si.
regrouppement:
tu remplaces chaque bloc en série ou en parallèle par une seule résistance de valeure, la résistance équivalente calculée ; tu poursuis le regrouppement, alors mon chers là tu trouveras des groupements séries dans ton shéma. indiques-moi ton resultat à la suite.
merci .
