résistance équivalente
Posté par flipper44bis
bonsoir à tous,
cela fait un petit moment que je n'ai pas fait d'élec, et j'aurais besoin de vous pour confirmer un résultat.

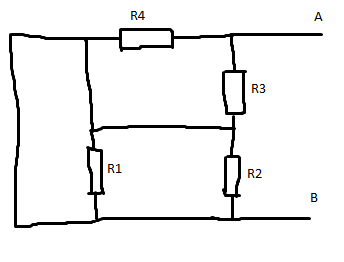

Je souhaiterais avoir la résistance équivalente entre les points A et B du schéma suivant :
J'ai trouvé Réq = R3 // R4. Je pense que c'est juste, mais je voudrais en être bien sur !
Merci d'avance !
Bonsoir,
Je suis d'accord avec votre résultat.
Il serait bien de me faire connaître votre démarche.
A vous lire. JED.
merci de ta réponse JED

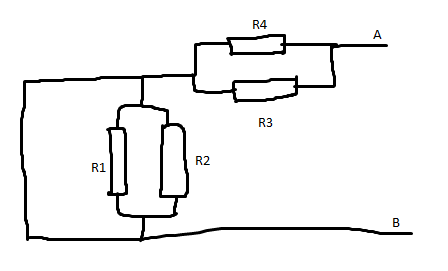

En fait pour trouver cette réponse, j'ai redessiné le schéma pour que ca devienne plus évident.
R1 est en parallèle avec R2, et R3 en parallèle avec R4. De plus le "grand fil" est en parallèle de R1 et R2, donc la résistance totale est nulle, il ne reste plus que R3//R4.
