Résistance équivalente
Bonjour,
voila je m'entraîne pour un contrôle et j'aimerais savoir si mon exercice est correct.Merci d'avance
Enoncé:

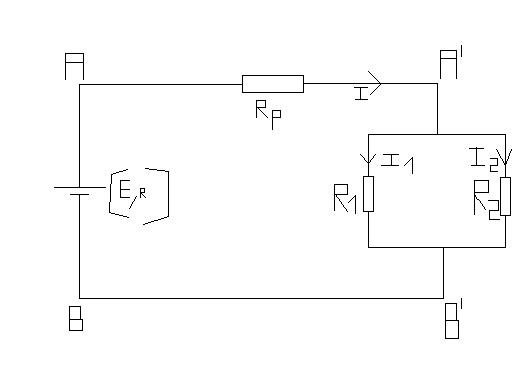

On considère le montage ci dessous.
a)Redessiner le montage en faisant apparaître le schéma équivalent du générateur (E,r)
b)Déterminer la résistance équivalente totale.
c)Déterminer les intensités des courants I, I1 et I2.
A.N:E=4v, r=1, Rp:15
, R1=40 et R2=60
Voici ce que j'ai fait:
a)J'ai su le faire donc ça c'est bon
b)Réq totale =
1/Réq1=1/R1+1/R2=5/120 d'ou Réqu1=120/5=24
Ensuite on ajoute Réqu1 à Rp, ce qui donne:24+15=39
Que l'on ajoute en suite à r:39+1=40
Voila je suis pas sûr pour la dernière question surtout.Merci d'avance et désolé pour la qualité du schéma.
D'où Réq totale =40
c)I= U/Rp=4/15=026
I1=U/R1=4/40=0.1
I2=u/R2=4/60=0.06
Bonjour,
Pour la b ==> OK
Pour la c, des intensités en ohms, c'est surprenant... Et même si c'était en ampères, c'est faux quand même
Oula
qu'est ce que j'ai noté c'est en Ampère bien sur!
après je me doute que c'est pas bon car je suppose que I=I1+I2, mais quoi faire ça je ne vois pas
Le courant I est le courant principal dans le circuit, I1 et I2 étant des courants dérivés.
Et on a effectivement I = I1 + I2.
Donc comment calculer I ?
I = E / (Rp+(R1//R2))
R1//R2 étant la résiqtance équivalente à R1 en parallèle avec R2.
Après, il suffit de calculer la tension aux bornes de R1 et R2.
U = E - Rp I
Et :
I1 = U / R1
I2 = U / R2
Ou le diviseur de courant :
I1 = I R2 / (R1 + R2)
I2 = I R1 / (R1 + R2)
