salut, je voudrais savoir si mon calcul a l' air correct:
voici le problème:

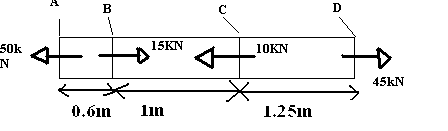

- un barreau d' acier de 500mm^2 de section est sollicité par les forces représentées sur la figure ci-dessous. Calculer l' allongement total du barreau. pour l' acier, E (module de young) = 200GPa= 200N/mm^2
donc -
en BC,j' aurai une Compression:
(allongement) Delta L= (F.l)/(E.S) = (15000N.1000mm)/(200N/mm^2.500mm^2)
= - 150mm
en CD, traction: Delta L= (10000N.1250mm)/(200N/mm^2.500mm^2)= + 125 mm
donc BD= BC+CD= -150mm+125=-25mm
En AB: traction
Delta L = (50000N.600mm)/(200N/mm^2.500mm^2)=+300mm
réponse finale: Allongement Total: AB+BD= +300mm-25mm=275mm d' allongement
merci d' avance
