Bonjour à tous,

Je dois réaliser un exercice de RDM et je sollicite votre aide seulement pour la 1e question qui me pose quelques problèmes. En effet je dois étudier l'équilibre de 1 et calculer les composantes des torseurs d'actions mécaniques transmissibles par les liaisons en D et en B.

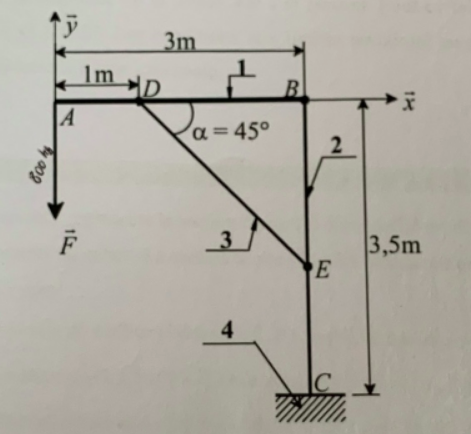

Le sujet est joint au message.


J'ai d'abord éffectué un bilan des actions mécanique en isolant la poutre 1. J'ai donc un torseur pour la Force F e A, un torseur pour la rotule en D et un torseur pour la rotule en B.
Ensuite j'ai réalisé le PFS en B, j'ai donc écrit les torseurs de A et D en B, cependant j'arrive aux résultats suivants :

XD=-XB
ZD=0
ZB=0
YD=1308N
YA=-7848N
YB=-3924N

J'ai trop d'inconnues pour le nombre de fonctions...

Pouvez-vous m'aider svp ?
Merci d'avance



**image recadrée**
