Salut,

Ne serait-ce pas parce que tu court-circuite ton résistor R4 avec un fil ?

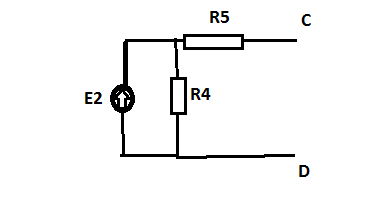

Vu entre les bornes D et C, le circuit est équivalent à celui dessiné avec la résistance R4 supprimée (enlevée)

C'est électriquement évident.

Mais si on ne le voit pas, on peut calculer l'équivalent thevenin classiquement.

U(CD) = E2 (et donc Eth = E2)

Et Rth = R5 (puisque on remplace E2 par un court-circuit pour calculer Rth

Donc, le circuit équivalent Thevenin est un générateur de tension E2 en série avec une résistance R5. (ce qui pour moi est évident sans le moindre calcul)

On peut passer facilement du circuit équivalent Thévenin au circuit équivalent Norton.

C'est un générateur de courant I = Uth/Rth = E2/R5
avec une résistance Rn en parallèle sur le générateur de courant, et on a Rn = Rth

Donc l'équivalent Norton (vu des bornes C et D) de ce circuit est un générateur de courant I = E2/R5 en parallèle sur une résistance Rn = R5
