Résistance d'entrée

Posté par
Petichimist 18-05-11 à 14:50

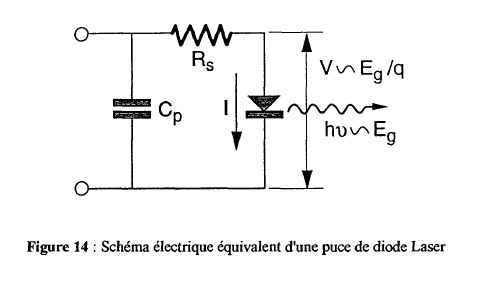

Bonjour à tous j'ai un petit problème. J'ai le montage suivant qui m'est donné dans un projet de Diodes Laser.
Il s'agit d'en trouver la résistance d'entrée (et à terme le paramètre S).

$Résistance d\'entrée$

Une première idée est de me dire que cette résistance d'entrée Ze serait Ze = (Cp//Rs) = 1/(1+j*Rs*Cp*w) mais je n'en suis pas sûr.
Pourriez-vous m'éclairer?

Dans une seconde partie, j'envisage de passer au paramètre S11 en faisant:

S11=(Ze-Z0)/(Ze+Z0). Cette piste vous semble-t-elle correcte?

Merci par avance,

Petichimist

Posté par re : Résistance d'entrée 20-05-11 à 19:11

Bonjour,

Citation :
cette résistance d'entrée Ze serait Ze = (Cp//Rs) = 1/(1+j*Rs*Cp*w)

Il faudrait tenir compte de la diode...

Posté par re : Résistance d'entrée 20-05-11 à 19:37

justement je ne sais pas comment la faire entrer dans le modèle et donc dans les équations

Posté par re : Résistance d'entrée 20-05-11 à 22:44

A mon avis, quelque chose comme ça...
Pour la diode, on a :
$3$R_d\,=\,\frac{V}{I}\,=\,\frac{h\nu}{qI}$
On a donc :
$3$R_s\,+\,R_d\,=\,R_s\,+\,\frac{h\nu}{qI}\,\Rightarrow\,Y\,=\,\frac{qI}{qIR_s\,+\,h\nu}$
D'où :
$3$Y_e\,=\,jC_p\omega\,+\,\frac{qI}{qIR_s\,+\,h\nu}$
$3$Y_e\,=\,\frac{jC_p\omega\,(qIR_s\,+\,h\nu)\,+\,qI}{qIR_s\,+\,h\nu}$
$Z_e\,=\,\frac{qIR_s\,+\,h\nu}{qI\,+\,jC_p\omega\,(qIR_s\,+\,h\nu)}$
L'impédance d'entrée dépend forcément de I parce que V est constant ( $=\,\frac{h\nu}{q}$ ), quel que soit I.
Et $3$I\,=\,\frac{V_e-V}{R_s}$
