Résistance d'entrée

Posté par
matix 25-01-10 à 20:12

Bonsoir,

Ma question est assez générale: souvent, on demande de calculer la résistance d'entrée du montage vue par le générateur.
De façon générale, je ne sais pas vraiment comment m'y prendre, par où commencer... Y-a-t-il une méthode?

Merci d'avance.

Posté par re : Résistance d'entrée 25-01-10 à 21:30

Bonsoir,
Question un peu générale en effet...
La méthode la plus simple et la plus fréquemment utilisée est simplement Z_e = U_e / I_e ou Y_e = I_e / U_e.
Selon des cas plus ou moins particuliers, il peut y avoir d'autres méthodes...
Sur un exemple, ce serait plus précis...

Posté par re : Résistance d'entrée 25-01-10 à 22:21

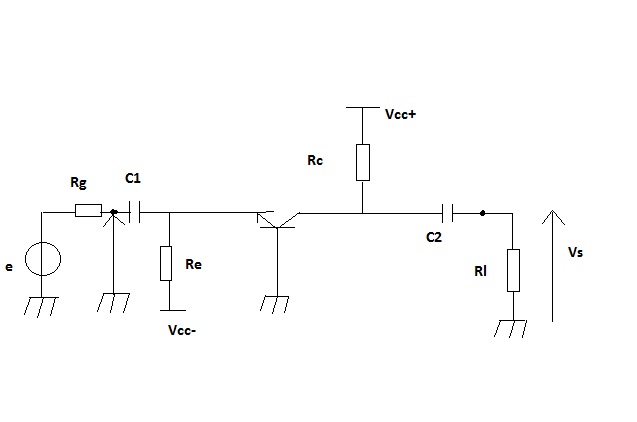

Voici un exemple avec le circuit ci-joint.
Dans ce cas-là, il semblerait que cette résistance soit égale à $\displaystyle(R_E // \frac{h_{11}}{\beta + 1})$ , mais comment y parvient-on? Au passage, il me paraissait évident que la résistance $R_G$ serait prise en compte...!

$Résistance d\'entrée$

Posté par re : Résistance d'entrée 26-01-10 à 00:41

La résistance $R_g$ du générateur est indissociable de ce dernier, elle ne peut donc pas être intégrée à l'impédance d'entrée du montage...

Pour le calcul de cette dernière, tu peux directement constater par lecture du schéma que l'on a effectivement une résistance $R_e$ en parallèle avec une certaine impédance qui correspond à l'impédance d'entrée du résistor, telle qu'elle est vue entre la base et l'émetteur. On te donne l'expression de cette dernière ( $\frac{h_{11}}{\beta+1}$ ) sachant qu'elle correspond au rapport entre la différence de potentiel entre l'émetteur et la base et le courant pénétrant dans l'émetteur, soit $\frac{V_{BE}}{I_E}$ .
