Bonjour

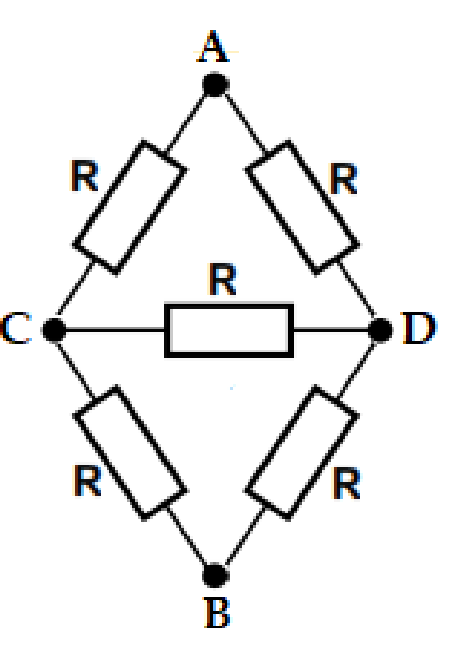

Commence par remplacer le triangle de sommets (A,C,D) par l'étoile équivalente.Tout deviendra plus clair alors.

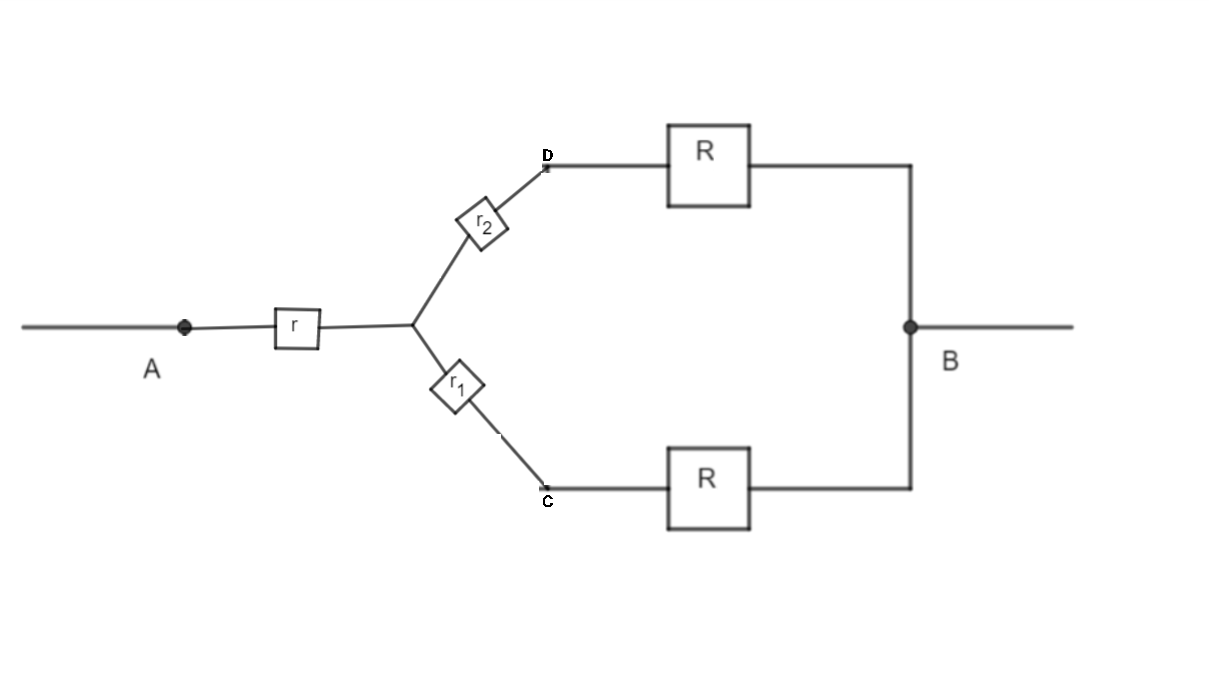

Cela devrait donner ce schéma équivalent.

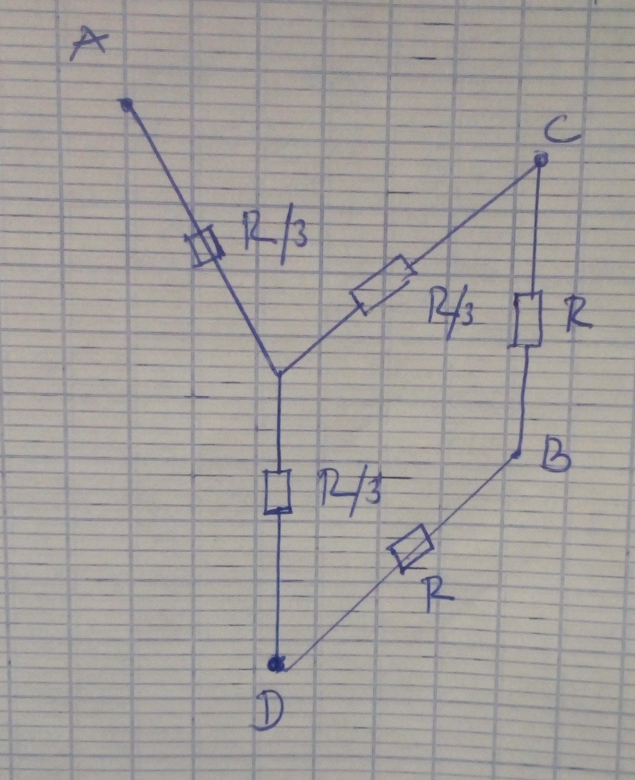

j'obtiens ce schéma:

C'est bien cela. Ton schéma est équivalent au mien avec :
r₁=r₂=r=R/3.
Tu devrais facilement trouver maintenant la résistance équivalente vue des bornes A et B.

Okay d'accord. Je trouve comme résistance équivalente R .

C'est bien cela !
Remarque complémentaire : tu aurais pu obtenir ce résultat sans le moindre calcul, sans utiliser le théorème de Kennely . En raisonnant sur les symétries du circuit, il est simple de montrer que la résistance centrale, celle branchée entre C et D, n'est parcourue par aucun courant. Il est donc possible de la supprimer du circuit. Dans ces conditions : 2R en parallèle avec 2R...

Okay, je vois ...
Merci bien !
