Req de ce circuit
si vous plait h'ai besoin de correction et explication de ce ex , merci d'habord
la FAQ du forum
moteur de recherche
page de choix du forum
fiches du site

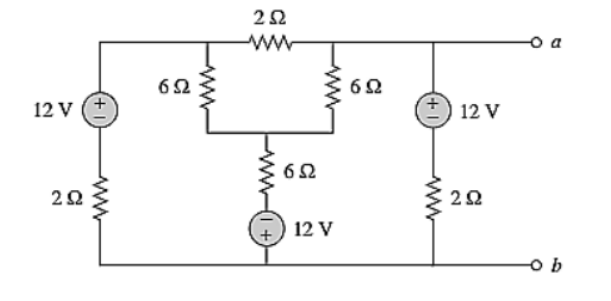

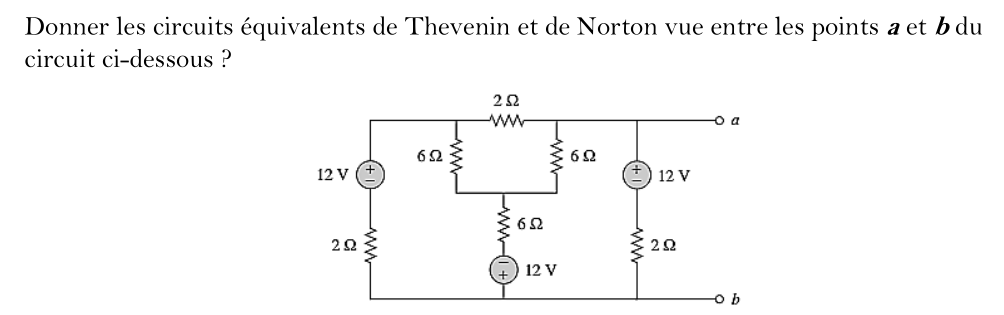

Donner les circuits équivalents de Thevenin et de Norton vue entre les points a et b du
circuit ci-dessous ?
*** message déplacé ***
) :
remercier la personneBonjour,
Exo intéressant mais n'étant pas expert, je m'adresse à un expert :
- Pour moi, pour une raison de symétrie, le courant "montant" dans la branche de droite (12V ; 2 Ohms) est égal au courant "montant" dans la branche de gauche ; donc le courant passant dans la résistance de 2 Ohms en haut, = 0 ; donc c'est comme si cette 2 Ohms n'existait pas ;
Est ce juste ?
Bien vu ! Tu peux donc remplacer les deux résistances en parallèle par une résistance de 3
. La branche centrale est donc un générateur linéaire de tension de fém -12V et de résistance interne 9. Le théorème de Millman te donne alors directement la fém de Thévenin.
Attention cependant : ce raisonnement n'est plus valide pour la détermination de la résistance de Thévenin.
Bonjour Vanoise,
Merci pour la réponse !
- Cependant, concernant la Rth, je ne comprends pas le sens de la phrase : "ce raisonnement n'est plus valide pour la détermination de la résistance de Thévenin" :
- Pour moi, la Rth est égale à la résistance équivalente à l'ensemble des 3 résistances en parallèle : 2 Ohms, 9 Ohms et 2 Ohms,
càd que 1/Rth = 1/2 + 1/9 + 1/2, soit Rth = 0,9 Ohms
Y a t il une erreur ?
J'espère que tu as bien obtenu : Eth = 9,6V
Y a t il une erreur ?
Oui. Pour bien comprendre la phrase : "ce raisonnement n'est plus valide pour la détermination de la résistance de Thévenin" , il faut revenir à l'énoncé du théorème de Thévenin. La résistance de Thévenin est la résistance mesurée par un ohmmètre branché entre a et b lorsque les sources indépendantes sont éteintes. Un ohmmètre est un générateur de courant associé à un voltmètre. Le générateur de courant envoie à travers le circuit un courant d'intensité Io connue et le voltmètre mesure la tension Uab=Rth.Io ; l'afficheur indique le quotient Uab/Io . Le branchement de ce générateur de courant fait perdre toute symétrie au circuit. Enlever la résistance centrale de 2
pour déterminer Rth n'est donc pas possible.
Autre raisonnement tout aussi convaincant. L'intensité du courant électromoteur de Norton IN est l'intensité traversant un simple fil conducteur branché entre a et b. La présence de ce court-circuit fait perdre toute symétrie au circuit. Pas question donc d'enlever la résistance centrale de 2
pour déterminer IN.
Et comme :
Pour déterminer Rth, il faut à mon avis, utiliser le théorème de Kennely permettant de transformer le "triangle" (6
,6,2) en son "étoile" équivalente puis regrouper progressivement les résistances à partir de la gauche du schéma.Merci Vanoise, pour ces explications,
C'est plus subtil que je ne croyais ! Je vais étudier cela,
(j'avais bien trouvé Eth = 9,6 V)
Bonsoir Vanoise,
Je trouve que le triangle 6 ; 2; 6 Ohms,
donne par Kennelly l'étoile 4/7 à gauche ; 18/7 en bas ; 4/7 Ohms à droite ;
et au final, de proche en proche en commençant par la gauche, Rth = 232/217 Ohms, sauf erreur,
Merci pour ces explications très intéressantes
Rectification :
- le triangle 6; 2; 6 Ohms
donne l'étoile 6/7 à gauche ; 18/7 en bas ; 6/7 Ohms à droite ;
- et au final, en commençant par la gauche, Rth = 6/5
Rth = 1,2
L'idée d'utiliser les fractions dans les calculs intermédiaires est bonne car elle évite que des arrondis successifs ne finissent par provoquer une erreur non négligeable. Cependant le résultat final doit être un nombre réel avec un nombre de chiffres significatifs cohérent avec la précision des données.
Cela conduit à un courant électromoteur
IN = 8,0A .
