Réponse d'un filtre à AO à un échelon

Posté par
pioute
26-08-08 à 18:35

bonjour, j'ai un exercice à faire pour m'entrainer mais je bloque...
voila l'énoncé :

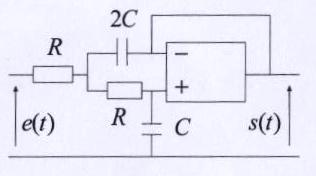

L'AO est parfait et fonctionne en régime linéaire. La tension d'entrée est un échelon :
t<0 e(t)=0 ; t>0 e(t)=E
Calculer s(t) et tracer son graphe, sachant qu'à t=0 les condensateurs ne sont pas chargés.
NB : aucun courant n'est nécessaire pour établir l'équation différentielle de s(t)

Voila ce que j'avais pensé faire mais qui ne mène à rien :
appelons A le noeud juste après la résistance d'entrée.
J'ai calculé Va, puis V- et V+
Or V+ = V- puisque l'AO fonctionne en régime linéaire
Je me retrouve donc avec l'expression de s suivante :

s = e(1+RC22-jC)/[1-2RC22-j(RC+2R2C33]

mais cette expression me parait plutot compliquée...

Réponse d\'un filtre à AO à un échelon

Posté par
J-P
re : Réponse d'un filtre à AO à un échelon 26-08-08 à 19:47

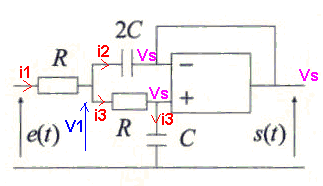

Réponse d\'un filtre à AO à un échelon

i1 = (Ve-V1)/R
i2 = (V1-Vs).2pC
i3 = (V1-Vs)/R
i3 = pC.Vs

pC.Vs = (V1-Vs)/R
V1 = Vs(1+pRC)

i1=i2+i3
(Ve-V1)/R = (V1-Vs).2pC + pC.Vs
(Ve-Vs(1+pRC))/R = (Vs(1+pRC)-Vs).2pC + pC.Vs
Ve-Vs(1+pRC) = (Vs(1+pRC)-Vs).2pRC + pRC.Vs
Ve = Vs(1+pRC+2p²R²C²+pRC)
Ve = Vs(1+2pRC+2p²R²C²)

Ve = Vs + 2RC.dVs/dt + 2R²C².d²Vs/dt²

Il reste à résoudre cette équation différentielle.
Avec Ve = E et Vs(0) = 0

Cela ne devrait pas poser de problème.
-----
Sauf distraction.

Posté par
pioute
re : Réponse d'un filtre à AO à un échelon 26-08-08 à 20:28

bonsoir J-P!
Merci beaucoup pour votre réponse très détaillée!
Cependant, je me pose une question: que représente la grandeur pC qui intervient dans l'expression de i2 par exemple... à quoi correspond-elle?

Posté par
J-P
re : Réponse d'un filtre à AO à un échelon 27-08-08 à 08:21

p est une notation utilisée pour une variante de résolution par Laplace.

Dans le cas de l'exercice, on peut remplacer p par d/dt

Donc par exemple :
i2 = (V1-Vs).2pC
est équivalent à : i2 = 2C.d(V1-Vs)/dt
-----
p² peut être remplacer par "d²/dt²"

Donc par exemple :
Ve = Vs(1+2pRC+2p²R²C²)
est équivalent à :
Ve = Vs + 2RCdVs/dt + 2R²C²d²Vs/dt²
-----
Si tu ne connais pas cette méthode, on peut alors faire sauter la notation p et la démo devient:

i1 = (Ve-V1)/R
i2 = 2C d(V1-Vs)/dt
i3 = (V1-Vs)/R
i3 = C. dVs/dt

C. dVs/dt = (V1-Vs)/R
V1 = Vs + RC dVs/dt


i1=i2+i3
(Ve-V1)/R = 2C d(V1-Vs)/dt + C. dVs/dt
(Ve- Vs - RC dVs/dt)/R = 2C d(Vs + RC dVs/dt-Vs)/dt + C. dVs/dt
(Ve- Vs - RC dVs/dt)/R = 2C d(RC dVs/dt)/dt + C. dVs/dt
Ve- Vs - RC dVs/dt = 2RC d(RC dVs/dt)/dt + RC. dVs/dt
Ve- Vs - RC dVs/dt = 2R²C² d²Vs/dt² + RC. dVs/dt
Ve = Vs + 2RC. dVs/dt + 2R²C² d²Vs/dt²
-----
Sauf distraction.

Posté par
J-P
re : Réponse d'un filtre à AO à un échelon 27-08-08 à 08:22

Lire:
...  "p² peut être remplacé par "d²/dt²" ...

Posté par
pioute
re : Réponse d'un filtre à AO à un échelon 27-08-08 à 11:56

effectivement je ne connaissais pas cette notation! enfin disons que j'ai arrêté les sciences de l'ingénieur il y a 8 mois donc j'ai eu le temps de l'oublier!
maintenant c'est bcp plus clair! je vais essayer votre méthode et je vous tiens au courant si je ne trouve pas la meme chose!
merci pour tout en tout cas

Posté par
pioute
re : Réponse d'un filtre à AO à un échelon 28-08-08 à 12:23

j'ai un problème pour résoudre l'équa diff...
doit-on trouver deux solutions complexes ou réelles? parce quoi moi je trouve un discriminant négatif!
pour les solutions je trouve r = 1/RC.(-1+j) et r = 1/RC.(-1-j)
donc vs(t) = et/RC.[A.cos(t/RC) + B.sin(t/RC)]

mais on ne possède qu'une condition initiale : Vs(0)=0
ce qui me donne A=-E mais comment déterminer B??
merci d'avance

Posté par
J-P
re : Réponse d'un filtre à AO à un échelon 28-08-08 à 14:39

Il manque un moins dans l'exposant de l'exponentielle et il manque l'ajout d'une solution particulière à l'équation différentielle avec second membre.

Ceci corrigé amène:

Vs = E + e^(-t/(2RC)) * (A.sin(t/(2RC)) + B.cos(t/(2RC)))

Vs(0) = 0 --> B = -E

Vs = E + A.e^(-t/(2RC)).sin(t/(2RC)) - E.e^(-t/(2RC)).cos(t/(2RC))

Comme la tension est nulle au départ sur le condensateur 2C, comme l'ampli est en mode linéaire, la tension sur la résistance R (entrée + de l'OP) est nulle aussi.
Donc en t = 0, le courant dans cette résistance est nul et par conséquent le courant dans le condensateur C aussi.

On a Ic = C.dVs/dt et en t = 0, Ic = 0 --> (dVs/dt)(0) = 0

dVs/dt = -(A/(2RC)).e^(-t/(2RC)).sin(t/(2RC)) + (1/(2RC)).A.e^(-t/(2RC)).cos(t/(2RC)) + (E/(2RC)).e^(-t/(2RC)).cos(t/(2RC)) + (E/(2RC)).e^(-t/(2RC)).sin(t/(2RC))

(dVs/dt)(0) = (1/(2RC)).A + (E/(2RC)) = 0
Et donc A = -E

Finalement:
Vs = E - E.e^(-t/(2RC)).sin(t/(2RC)) - E.e^(-t/(2RC)).cos(t/(2RC))

Vs = E - E.e^(-t/(2RC)).(sin(t/(2RC)) + cos(t/(2RC)))
-----
Sauf distraction, vérifie.

Posté par
pioute
re : Réponse d'un filtre à AO à un échelon 28-08-08 à 18:26

effectivement j'avais oublié la solution particulière de l'équation différentielle et il y a bien sur un moins dans l'exposant de l'exponentielle!
Et, puisque i=0, je trouve bien :
Vs(t) = E - E.e-t/2RC.[cos(t/2RC) + sin(t/2RC)]
merci beaucoup J-P!
