Repliement de spectre.

Posté par
Aispor
01-06-18 à 11:55

Bonjours, j'aurais une question sur une observation d'un signal créneau de frequence fondamentale 100HZ. Avec une fréquence dechantillonage de 900hz

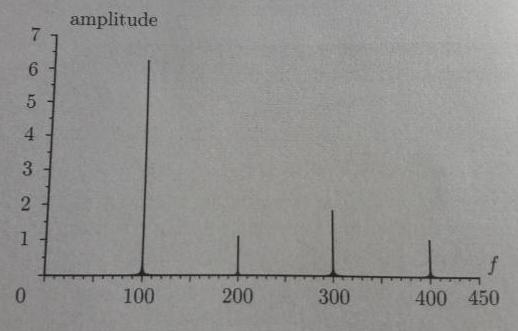

Voici son spectre de Fourier (ci-dessous)

Voici ma réponse a l'interprétation :
Le signal créneau de fréquence fondamental 100hz ne devrait présenter que les harmonique de fréquence impaires de f. Soit 300hz, 500hz, 700hz, 900hz.
D'après le cours, les signaux obtenus au 200hz et 400hz proviennent respectivement du repliement de la fréquence 700hz (car 900 Hz- 700hz =200hz) et 500 Hz (pour la même raison.

Le corrigé lui était tout autre, je cite :
La fréquence a 500hz est 50hz au dessus de fe/2.
Elle apparaît sur le spectre 50hz au dessous de 450hz, soit à 400hz.

Je suis confus.
Merci d'avance.
