Bonjour , je suis bloquée sur un exercice et votre aide me serai fort utile !

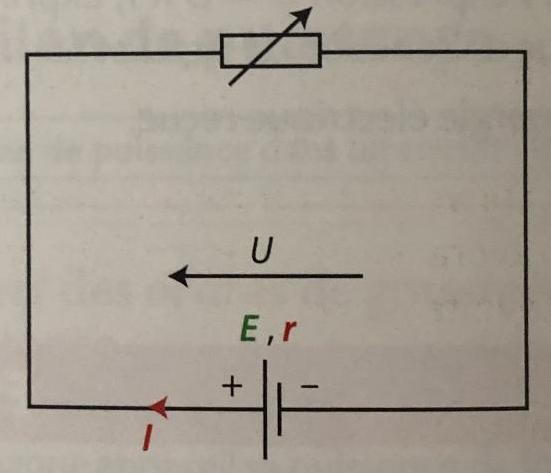

Pour tracer la caractéristique U=f(I) d'une pile , on utilise un conducteur ohmique de résistance réglable dans le montage schématisé ci dessous :
1-reproduire le schéma en plaçant les deux multimètres nécessaires à l'expérience

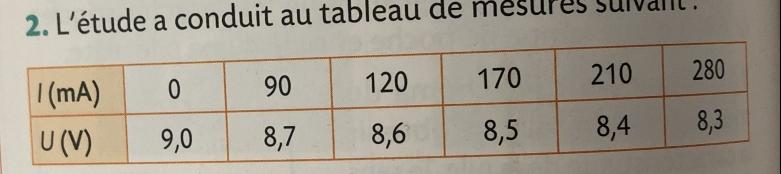

2-l'etude a conduit au tableau de mesures suivant :
A- trader la caractéristique U=f(i) de cette pile
Dois-je faire à l'aide d'un tableur ?
B- déterminer , à partir de la caractéristique, la résistance interne r et la force électromotrice E de cette pile
3- représenter la chaîne de puissance de la pile
4- calculer le rendement de la pile lorsqu'elle est traversée par un courant d'intensité I=40mA
Bonjour,
Question 1 :
Quelles sont les deux grandeurs que doivent mesurer les multimètres ?
Merci de proposer un schéma.
Question 2 :
Tu peux en effet utiliser un tableur, mais compte tenu de la simplicité du graphique obtenu ce n'est pas du tout indispensable.
Après avoir tracé le graphique je rectifie ma dernière réponse :
L'emploi d'un tableur permet de gagner en précision pour la détermination de r et E
Question 2 :
OK

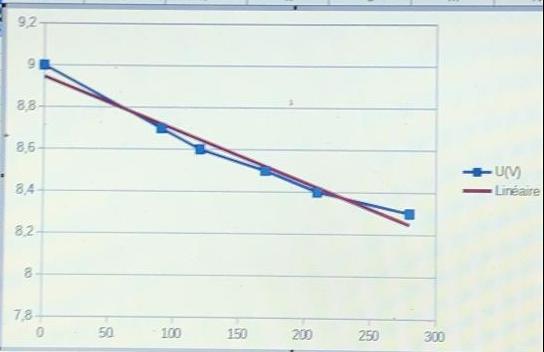

Le tableur te montre que la caractéristique U = f(I) de la pile peut être assimilée (pour I<=280 mA) à une droite.
Si tu connais le cours sur les générateurs tu pourras déduire de l'équation de cette droite les valeurs de r et de E qui te sont demandées.
Si ta connaissance du cours est insuffisante tu pourras trouver de l'aide ici --> Les générateurs
En effet !
Demande à ton tableur l'équation de la droite qu'il t'a fourni et par comparaison avec l'équation U = E - rI tu obtiendras les valeurs de r et de E
Désolé mais :
- Je ne sais pas quelle grandeur représente pour toi la lettre " R "
Peut être est ce la résistance interne " r " de la pile, mais dans ce cas il n'y a aucune raison de changer la notation imposée par l'énoncé.
- Je n'ai aucune idée de ce qu'est " 0,96 " puisque tu ne précises pas l'unité.
- Et d'ailleurs je ne vois pas comment tu obtiens cette valeur de "0,96"
Je ne sais pas non plus ce que tu veux dire par " transformation de l'équation "
Si tu veux une aide efficace commence par t'expliquer en rédigeant soigneusement tes réponses ou tes questions.

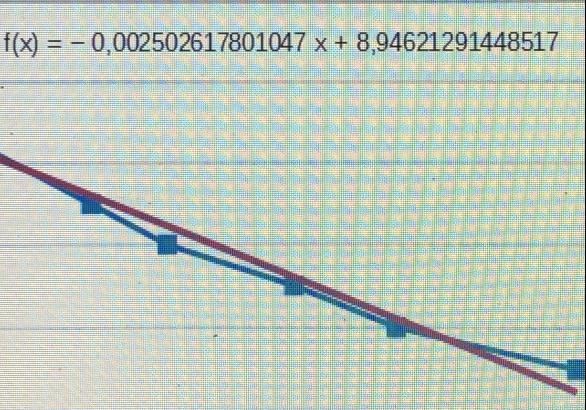

Conseil : Ton tableur peut te donner l'équation de la caractéristique ( c'est la droite en rouge sur ta représentation du 08-02-21 à 15:06 )
Pour cela il faut la lui demander. (Clic droit sur la "courbe de tendance" / Format de la courbe de tendance / Type de régression linéaire / Afficher l'équation sur le graphique )
Merci d'indiquer ici cette équation.
OK, mais cette équation ne représentera la caractéristique que si tu exprimes les intensités en Ampères et non en mA
Le résultat sera alors U = f(I) = 8,95 - 2,50 I
U (en V ) : Tension aux bornes de la pile
I ( en A ) : Intensité du courant débité par la pile
En comparant avec ce que tu as déjà indiqué ( Voir 08-02-21 à 15:32 ) tu obtiens facilement :
E = .............. et r = ...................
Merci de ne pas oublier les unités dans tes réponses.
Non, c'est l'inverse :
U = E - rI
U = 8,95 - 2,50I
Donc E = 8,95V
r = 2,50
Et même ( compte tenu de la précision des tensions dans le tableau de mesures )
E = 9,0V ; r = 2,5
D'accord je prends note merci !
Pour la 3
Énergie chimique —> la pile —> énergie électrique —> énergie thermique
Pour la 4
U= 8,95 -2,50l
U=8,95-2,50*0,04
U= 8,85 v
Question 3 : Voir la fiche Les générateurs
Question 4 :
Tu as calculé la valeur de la tension aux bornes de la pile quand elle débite une intensité de 40 mA
C'est un bon début, mais cela ne répond pas à la question posée.
