Bonjour,
J'ai une question par rapport à une relation que j'ai dans mon cours et que je n'ai pas comprise..

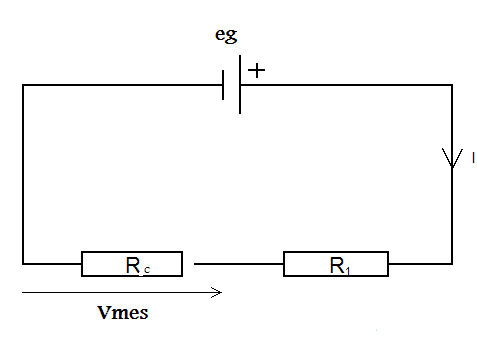

Le montage est un montage comme celui ci-dessous.
Soit Vmes = la tension aux bornes de Rc.
Dans mon cours le prof a écrit une relation entre les tensions et les résistances de cette façon :
eg -> R1 + Rc
Vmes -> Rc
Donc Vmes= (RC*eg)/(R1+RC)
J'ai compris que c'était un produit en croix, mais je ne comprends pas ce qui nous permet d'écricre ça.. Parce qu'on a pas eg=R1+RC ni Vmes=Rc
Voila, ma question est surement bête .. Mais je bloque là-dessus et on s'en sert partout par la suite, donc votre aide me sera très utile
Merci d'avance
La rédaction est un peu sujète à caution.
Ecrire l'équation de la maille :
eg - R1.I - Rc.I = 0
eg - (R1+Rc).I = 0 (1)
Ecrire la relation liant Vmes à I :
Vmes = Rc.I
--> I = Vmes/Rc (2)
La relation (2) mise dans la (1) donne :
eg - (R1+Rc).Vmes/Rc = 0
eg = (R1+Rc).Vmes/Rc
(R1+Rc).Vmes = eg.Rc
Vmes = eg.Rc/(R1+Rc)
-----
Salut,
Vmes= (RC*eg)/(R1+RC)
il s'agit de la règle du diviseur de tension qu'il est préférable de connaître par coeur.
Que J-P vient de démontrer
(à ce propos, j'aurai besoin d'une réponse sur mon topic quand tu auras le temps)
D'accord, je comprends mieux, merci ! On a même pas parlé de la règle du diviseur de tension dans le cours..
Par contre je n'ai pas trop compris pourquoi on a eg - R1.I - Rc.I = O .. Moi j'aurais écris
" eg + R1.I + RC.I=O ", pourquoi est-ce qu'on compte les tensions U(Rc) et U(R1) négativement alors qu'elle sont bien orientées dans le sens inverse du courant ?
Je sais que mes questions se portent sur des notions de bases, mais je suis plus que perdue en électricité, désolée..
Oui, je suis d'accord ..
Mais je pense avoir compris mon erreur : en fait il faut écrire : -eg + U(R1) + Vmes = O parce que le générateur est en " convention générateur ", c'est ça ? Et comme ça, ça donne bien - eg + R1.I + Rc.I = O
