Bonjour , j'ai un problème concernant l'établissement d'une équation différentielle:

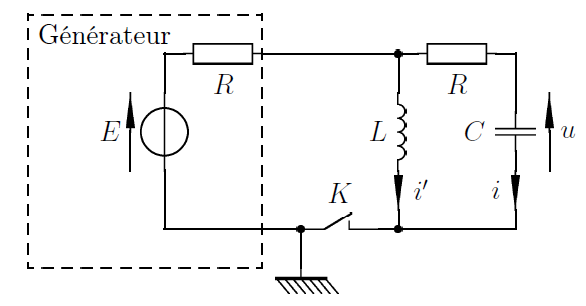

Je vous attache le circuit en question plus bas.
Pour t<0, le condensateur est déchargé et on ferme K à l'instant t=0
J'ai déterminer les valeurs de u et de i à t=0 et en régime permanent :
j'obtiens pour t=0+ : i(t) = E/2R et u(t)=0
pour t infini : i(t) = 0 et u(t)=0 aussi
pour établir l'équation différentielle je part d'une loi des nuds :
I(t) = i(t) + i'(t) avec I(t) l'intensité délivrer par le générateur
J'applique ensuite les relations constitutives et je dérive l'équation pour le pas avoir d'intégrales.
Je fais une 2 lois des mailles dans chacune de mailles et j'obtiens finalement :
avec L l'inductance de la bobine et C la capacité du condensateur.
Le problème c'est que cette équation possède un second membre ce qui n'est pas en accord avec les conditions initiales : la solution particulière devrait être Uc(t) = 0 car à t infinie Uc(t)=0 alors que dans mon équation Uc(infini) = -E
Je n'arrive pas à trouver la faute dans mes calcules, si quelqu'un pouvais me donner un coup de main ce serait vraiment très gentille.
Merci d'avance pour votre aide
Edit Coll : niveau modifié
Oups désolé je me suis tromper de sous partie, quelqu'un peut il le renvoyé dans la sous partie Math sup ? je ne sais pas comment faire.
Sinon personne ne peut m'aider ? si vous voulez que j'explicite tous mes calcules, je peu le faire.
bonsoir,
Ne trouvant pas la même équation différentielle que vous pourriez vous présenter les étapes de votre calcul ?
Il va de soi que j'ai pu faire des erreurs.
A vous lire. JED.
Bonsoir, et merci de m'avoir répondu
Je pars d'une loi des nœuds : I(t) = i(t) + i'(t)
avec les relations constitutives :
Ma loi des nœuds devient :
je dérive tout et j'obtiens :
Je fais deux lois des mailles :
et
j'en déduit : d'où
de même
je remplace dans mon équation :
=>
Merci d'avance
