les 2 rayons arrivent perpendiculairement à la surface donc l'angle d'incidence i des rayons par rapport à la perpendiculaire à la surface vaut : i=?
avec la loi de Descartes : sin i = n.sin r  avec r la rayon qui serait réfracté : quelle est la valeur de r?

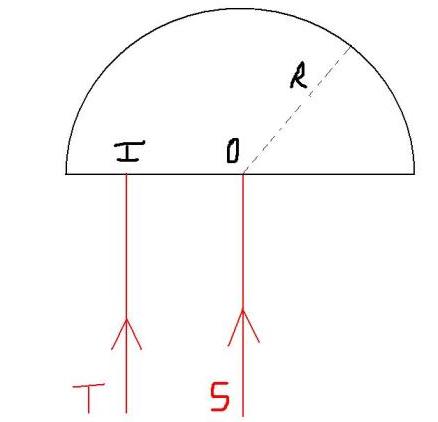

A l'interface air-plexiglas sur la face plate du demi cylindre, les rayons incidents font un angle de 0° avec les normales à la surface aux points I et O, il n'y a donc pas de déviation des rayons en I et en O.

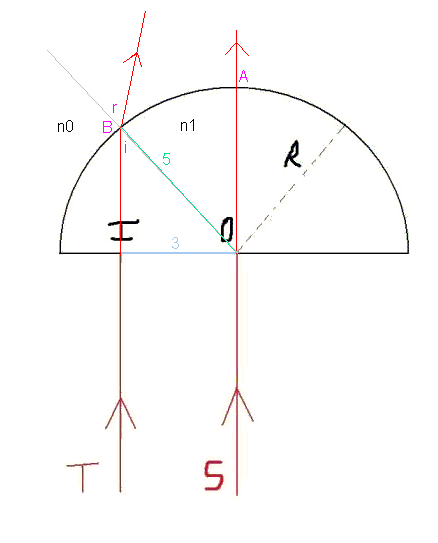

A l'interface plexiglas-air sur la face courbe du demi cylindre:
Le rayon S fait un angle de 0° avec la normale à la surface au point A, ce rayon n'est donc pas dévié.

Pour le rayon T, il a, au point B, un angle d'incidence i qu'on peut calculer :

3 = 5.sin(i)
sin(i) = 0,6

Soir r l'angle de réfraction de ce rayon, on a :

n1.sin(i) = no.sin(r)
1,5 * 0,6 = 1 * sin(r)
sin(r) = 0,9

r = arcsin(0,9) = 64,2°
-----
Recopier sans comprendre est inutile.

Sauf distraction.

Merci

Bonjour!

désolée, de m'inscruster ^

J-p : Je ne comprends pas ce passage:

3 = 5.sin(i)
sin(i) = 0,6

Puis, un rayon qui passe par le centre du cylindre n'est jamais dévié en fait ? vu qu'il est confondu avec la normale..

MErci..

prends le triangle OBI et applique sin i sachant que sin i = coté opposé / hypothénuse.

Effectivement un rayon passant par le centre O du demi-cylindre et qui est perpendiculaire au rayon du cylindre ne sera pas dévié.

Ah finalement je crois que c'est bon pour le calcul.
Désolé.

Merci Lulu3324!

"Effectivement un rayon passant par le centre O du demi-cylindre et qui est perpendiculaire au rayon du cylindre ne sera pas dévié."

Mais Le rayon passant par O n'est pas perpendiculaire à R?
Il est perpendiculaire au dioptre aussi bien à son entrée qu'à sa sortie

c'est vrai tout dépend comment tu prends R !
Je pensais effectivement à la partie plane du demi-cylindre...

ok, Merci Lulu3324!
Bonne journée!
Lunie;
