Bonjour, j'ai dû expliquer un TP à distance (avec les mesures déjà prêtes), seulement il m'a été difficile de comprendre comment était disposé les composants. Voici un bref résumé du TP :
Objectif :
- Etude de la réflexion en régime impulsionnel; impédance caractéristique et adaptation d'impédance.
- Savoir utiliser un analyseur de câble et d'antenne (Site Master) pour localiser les défauts et mesurer les performances sur une installation d'une station de base (BTS) de GSM.
Matériel :
- Bobine de 100m de câble coaxial, GBF et oscilloscope. Un analyseur de câble et d'antenne (Site Master): AnritsuS332E
On dispose tout d'abord d'une bobine de câble coaxiale de grande longueur, notée Lo.
Pour cette première expérience, il s'agit d'injecter un signal de courte durée (impulsion) en entrée de la ligne et d'observer son comportement en sortie. Aucune charge ne sera placée en sortie (sortie en circuit ouvert) dans cette partie.
Pour cette partie, pas de soucis, nous obtenons un signal carré d'amplitude 10V.
Ensuite :
Ce que je crois avoir compris :
Nous avons donc un GBF, où est branché deux câbles sur un Té, l'un est également branché sur l'oscilloscope et l'autre sur rien, et mesure 100m.
La question du TP :
Appliquer ce signal en entrée de la ligne et observer simultanément les signaux en entrée et en sortie de cette ligne. On pourra supposer que la longueur du câble coaxial permettant la liaison entre le générateur et l'oscilloscope est négligeable devant celle de la ligne.

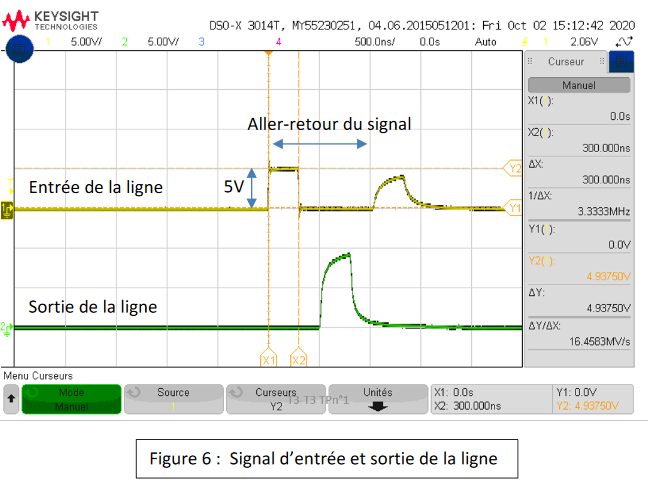

Voici ce que nous obtenons (ci-dessous)
Tout d'abord, nous obtenons une impulsion de 10V, je sais que celle-ci est due au diviseur de tension, et donc ce qui divise la tension par 2 d'où les 5V. Ensuite, le deuxième état haut correspond au signal réfléchi. La durée entre les deux impulsions correspond à un aller-retour du signal. C'est donc le signal qui passe par le câble de 100m, qui est réfléchi car au bout de ce câble il n'y a rien, et qui passe ensuite par le Té pour aller dans l'autre câble qui est branché à l'oscilloscope.
Ce que je ne comprends pas, c'est ce signal vert, cela voudrait dire que l'on branche la sortie du câble de 100 à l'oscilloscope ? Mais alors pourquoi est-il réfléchi ... je suis perdu
Merci d'avance
Bonsoir
lorsque la sortie du câble est fermée par une impédance qui n'est ni infinie ni égale à l'impédance itérative, il y a à la fois transmission partielle et réflexion partielle.
D'ailleurs, le retard du signal de sortie sur le signal d'entrée semble être égal à la moitié du retard du signal réfléchi sur le signal d'entrée.
Bonsoir, j'essaie d'imaginer la chose, mais comment explique t-on que le signal "vert" a une amplitude de 10V soit 2 fois le signal réfléchi "jaune" ?
Merci en tout cas de votre réponse rapide
Tu es bien sûr que le calibre est le même sur les deux voies ?
Difficile pour moi d'en dire plus ne connaissant pas le matériel utilisé.
Oui je me rappelle que le professeur a dit que l'impulsion en sortie de ligne était le double de la réflexion jaune, de plus, il me semble qu'entre la première impulsion (jaune) et la réflexion (vert) il y a une durée Th qui correspond à durée entre deux impulsions.
Bonjour,
Le signal en sortie du câble est la somme de l'onde incidente de 5V et de l'onde réfléchie de 5V, donc 10 V.
Bonjour,
Dans le câble, il y a l'onde (1) créée par le GBF qui se propage jusqu'à l'extrémité. À cette extrémité, le courant doit être nul (oscillo de forte impédance), incompatible avec u=Zi (voir le cours), il y a donc naissance d'une onde réfléchie (2) qui obéit elle à u=-Zi. On a donc au bout i=0=u1/Z-u2/Z soit u1=u2 et donc u=u1+u2=2 u1.
On n'a pas la même chose à l'entrée car les deux ondes sont séparées temporellement.
