Redresseur double alternance sans seuil
Bonjour,

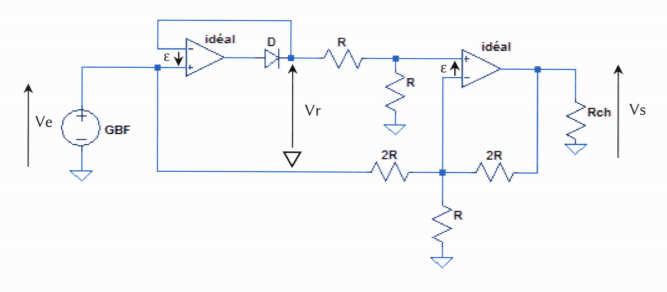

Je cherche à avoir la relation liant Vs en fonction de Ve et Vr(question = déterminer l'expression de Vs(Ve,Vr)) .
J'ai déjà dit que V+ = V- puisque l'AOP est considéré comme idéal .
J'ai V+ = Vr*[R/(R+R)] --> pont diviseur de tension
Pour V- j'essaye de faire le théorème de Millman sauf que je ne vois pas comment l'obtenir à cause des tensions qui me posent problème.
Un ami à réussi à le faire en utilisant la loi des mailles + la loi des nœuds et a obtenu : Vs=2Vr-Ve, alors que moi à la fin je trouve Vs = Vr/2 - 2Ve
V- = (Ve/R+Vs/2R+Ve/2R)/(1/R+1/2R/1/2R) (je pense avoir faut sur ce cas )
Merci de votre aide.
Bonjour
L'ampli op de droite fonctionne en régime linéaire. Le théorème de Millman appliqué à E- conduit à :
Les deux résistances R se comportent en diviseur de tension puisqu'aucun courant n'entre par E+ :
Je te laisse simplifier et conclure.
Je te remercie vanoise pour ta réponse.
Donc maintenant j'ai
Le problème lorsque je fais je ne trouve pas le même résultat :
Merci de ton aide !
Ton résultat est nécessairement faux : les expressions de V- et de V+ ne sont pas homogènes ! une tension ne peut en aucun cas être égale au produit ou au quotient d'une tension par une résistance !
Après rectification, tu devrais arriver au résultat fourni par ton ami mais il ne faut pas s'arrêter là : il faut envisager les deux cas : ve>0 et ve<0.
Tu constateras alors à quel point le titre de ton message est justifié !
Petit conseil : prend l'habitude de vérifier systématiquement l'homogénéité de tes résultats ; cela te permettra d'éviter de grossières erreurs...
Je te remercie de ta réponse, l'erreur est sur la précipitation au même dénominateur :
On retrouve bien
