bonjour....
une petite question a vous soumettre...
il s'agit d'un branchement en serie d'une resistance R d'une diode (ideal) d'un generateur de tension de resistance interne 10ohm delivrant une fem e(t) sinusoidal d'amplitude 12V
une question me pose pb il s'agit de tracer les courbe de tension en fct du tps celle de u(R);
v(t)=e(t) - u(r)(t);
et u diode
pour la diode et la resistance je pense savoir
la diode aura une tension de 0.7V Lorsque e(t) sera positive et
u(R) aura une tension de v(t)-0.7V lorsque e(t) sera positive sinon elles seront nulles tte les deux
mais pour v(t) je ne sai comment faire je suppose qu'elle ne sera pas sinusoidale ...mai ne sai aps expliquer pkoi
merci bcp de votre aide!
Bonjour, voici quelques indications qui devraient t'aider ...
La diode va être passante lorsque la tension à ses bornes va dépasser la tension de seuil de 0,7V : le semiconducteur va donc laisser passer le courant.
La diode va se bloquer à partir du moment où le courant circulant dans le circuit va s'annuler. La diode va alors empêcher la circulation du courant, jusqu'à la mise en reconduction du semiconducteur (cf au dessus).
Je n'ai pas tracé de courbes, mais à mon avis, le problème se décompose en trois étapes :
* une première phase dans laquelle la diode est initialement OFF et durant laquelle la tension délivrée par le générateur n'est pas assez grande pour rendre la diode passante
* une phase de croissance puis de décroissance de la tension du générateur qui permet à la diode de passer de l'état OFF à l'état ON jusqu'à annulation du courant dans le circuit
* une phase de non conduction de la diode à partir du moment où le courant traversant le circuit devient négatif ou nul
et ainsi de suite ...
Matthieu

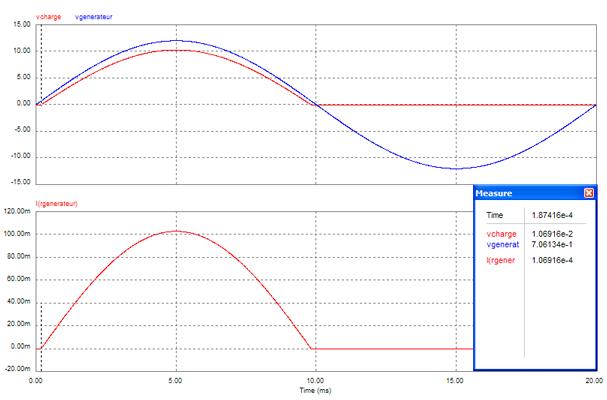

Ci-jointe les formes d'ondes suite à une simulation

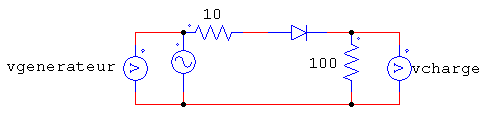

Après les formes d'ondes, le circuit correspondant ...
Bonsoir matthieu1,
avec quel logiciel faites vous vos schémas électriques ? (et si freeware ?)
Salut
Bonjour,
j'utilise PSIM pour faire ce type de simulations. Il existe une version de démonstration, gratuite et non limitée dans le temps avec laquelle on peut faire pas mal de choses. Comme c'est une version de démo, elle est limitée à l'utilisation de 60 composants (me semble-t-il), ce qui est déja pas mal.
Ci-joint le lien vers le site web du fabricant du logiciel.
++, Matthieu.
NB: on peut se tutoyer ...
Je m'aperçois maintenant que la forme d'ondes relative au générateur de tension provient de la mesure de la tension aux bornes du générateur parfait (fem). Si on voulait être rigoureux, il faudrait retrancher la tension 10*I à la courbe visualisée au dessus. Le principe de fonctionnement reste néanmoins le même et les résultats sont toujours valables,
Matthieu
