Redressement
Salut ;
merci de m'expliquer comment résoudre ce type de question

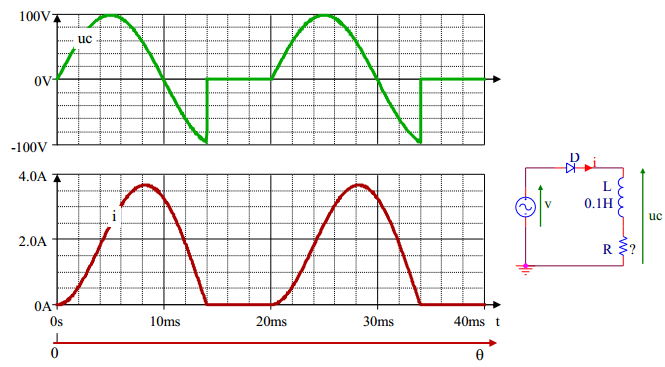

Une tension v(t)=100.sin(100.
.t) est appliquée à un circuit inductif R,L en série avec une diode « D » (supposée idéale).
L'inductance a une valeur de 0,1H. La résistance « R » est inconnue.
Les graphes de et sont donnés ci-contre.
a) Indiquer (sous le graphe) les intervalles de conduction de la diode.
b) Estimer graphiquement la vaeur moyenne de Uc (en hachurant les aires concernées)
c) Après avoir complété la graduation sur l'axe en angles , calculer plus précisément à l'aide d'une intégrale.
d) Un ampèremètre numérique placé dans le circuit, indique 1,49 A en position DC et 2,05 A en position AC+DC. Préciser ce que signifient ces deux valeurs.
e) Donner la relation reliant la valeur moyenne de Uc à cele de I .
En déduire la valeur numérique de la résistance « R »
b/ je sais pas comment faire pour calculer a l'aide du graphe la valeur moyenne de Uc
c/ je sais que
mais je sais pas comment faire appliquer cette formule puisque :
+ on a pas 'expression mathématique de Uc.
+ On a pas la valeur de la période T ...
merci de m'aider.
b: tu peux compter des fractions de carreaux. Ça reste approximatif.
c: La diode étant idéale, quand elle conduit, uc(t)=v(t) connue explicitement
b)
c) La diode étant idéale (Ud=Us)
D'après la loi des mailles : et non pas uc(t)=v(t) !!!!
merci de m'expliquer
C'est quoi us?
S'il s'agit de la tension aux bornes de la diode idéale, lorsqu'elle conduit, cette tension est nulle.
Us est la tension de seuil
oui je suis d'accord avec vous ( Us=0 pour une diode idéal)
merci
est ce que tu peux m'expliquer la valeur moyenne
