bonjour,
je reviens pour demander la correction de mon exrecice.
EXERCIE
Un bateau est équipé d'une batterie preincipale Bp d'accumulateurs constituée par 12 elements identiques associés en serie, chaque element a une f.é.m. e=12V et une resitance interne re= 0.023ohm.
Pour utiliser divers appareils prevus pour fonctionner sous une tension nominale de 12V, une petite batterie auxilliaire Ba de 12V est utlisee. Cette batterie auxilliaire est rechargée periodiquement à partir de la batterie principale à travers un interupteur K et une lampe L de 12V-55W utilisée comme résistor; la f.c.é.m. de la batterie auxilliaire est E'a=13,5V et sa resistance interne y compris les cables de liaisons ra=0.624ohm.
1, Faites un schema traditionnel annoté du montage
2, Calculer la f.é.m. Ep et la valeur de la resistance interne Rp de la batterie principale
3, Calculer la valeur de la resitance de la lampe Rl
4, Realiser le schema equivalent serie du montage en tenant compte des calculs effectué et calculez grace a la loi des mailles l'intensite du courant de charge Ica de la batterie auxilliaire.
reponse
2,
E= e x 12 = 2x12=24V
R= r x 12 = 0.023x12=0.276v
3,
Rl=U2/P=12*2/55=2.62ohm
4,
E-(0.276I)-(0.624I)-E'=0
24-13.5=0.9I
10.5=0.9I
I=11,67A
merci de votre aide

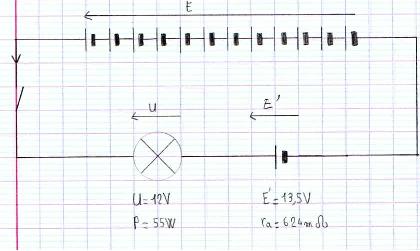

question 1, 1 dessin
question 2, 2 dessin
Je suppose que tu as voulu écrire:
... chaque element a une f.é.m. e=2V (et pas 12)
-----
2)
E= e x 12 = 2x12=24V
R= r x 12 = 0.023x12=0.276 ohm
3)
Rl=U²/P=12²/55=2.62ohm
4)
E-(0.276I)-(0.624I)-(2.62I)-E'=0
24-13.5=3.52I
10.5=3.52I
I=2,98 A
-----
Sauf distraction.
oui c'etait e=2v
et en ce qui concerne mes deux schemas il sont
et vraiment merci beaucoup de ton aide
Oui, les schémas sont bons.
Juste un détail, si on veut calculer le courant dans le circuit (point 4), à partir du schéma, l'interrupteur devrait être dessiné en position fermée et pas ouverte.
