Bonjour,

Vous pouvez utiliser l'équation des moments par rapport
à l'axe de rotation du chevron.

A vous lire. JED.

C'est à dire? Je n'ai jamais fais de résistance des matériaux ni de torseur...

Il manque la masse du chevron ... indispensable à connaître puisque le point de pivot n'est pas au milieu du chevron.

L'énoncé mériterait d'être complet et écrit dans un langage clair.

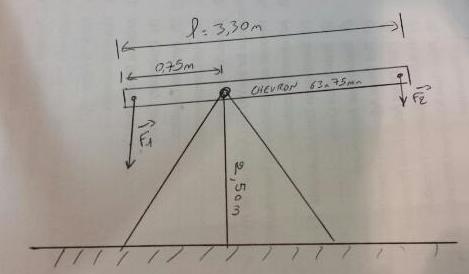

Bonjour, le chevron pèse 10kg. Quelle partie ne vous semble pas claire? Cdlt

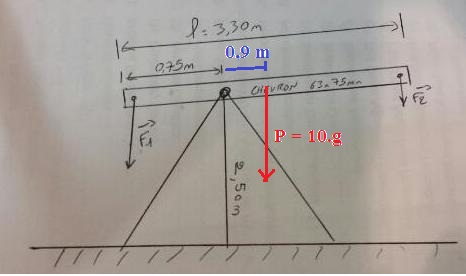

Pour avoir l'équilibre :

F1 * 0,75 - P * 0,9 - F2 * (3,3 - 0,75) = 0

0,75.F1 - 9.g - 2,55.F2 = 0

F1 = (9.g - 2,55.F2)/0,75

F1 = (9*9,81 - 2,55.F2)/0,75

F1 = 117,72 - 3,4.F2

Avec F2 (connu ?) et F1 en N

Sauf distraction.

OK mais cela me donne simplement les valeur de f2 et f1 pour que la poutre soit en équilibre... je souhaitais savoir quel était le poid max de f1 avant la rupture du chevron... cdlt

Ca ne n'était pas explicitement demandé dans l'énoncé (qui n'était pas clair pour un sou)

Et on ne peut pas y répondre sans connaître les caractéristiques du matériau dont est fait le chevron.

Sollicitation en flexion ...

Désolé si mon explication de mon problème n'était pas claire... Le chevron est en sapin. QuelLe caractéristique souhaitez vous avoir?
