BONJOUR,
j'ai un exercice de resistance des materiaux a rendre pour lundi et j'avoue que je comprends pas trop.
Objectif: verifier la resistance de l'axe.
données:
-les materiaux de l'axe a les caracteristiques suivantes:Re=410 MPa et E=210000 MPa

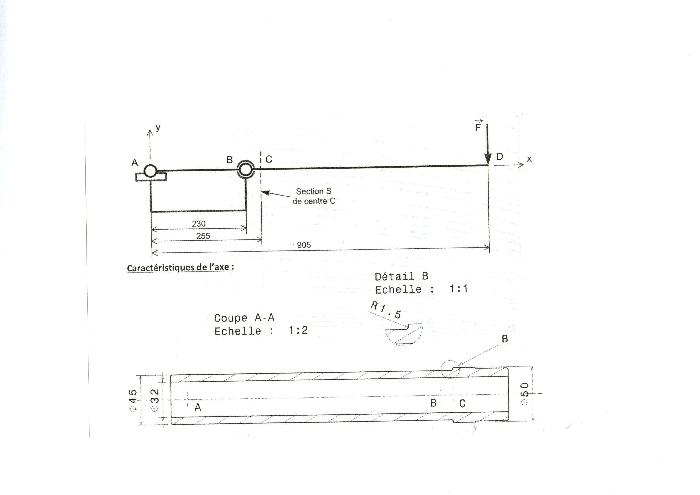

-les caracteristiques de la section S (au point C)étudiée sont représentées sur la figure
-la contrainte tangentielle sera negligée dans toute l'etude
-la valeur de l'effort F est de 160 daN
-pour ce type d'etude, le coefficient de sécurité doit être s inferieur ou egal a 1,5
Q1-pourquoi est-il prudent de verifier la resistance de l'axe dans la section S?
Q2-calculer les composantes du torseur de cohesion au centre C de la section S d'abscisse x=255 mm
Q3-calculer le moment quadratique, par rapport à l'axe (C,z), de la section S
Q4-calculer la contrainte normale maxi de flexion "sigma maxi theorique" dans la section S

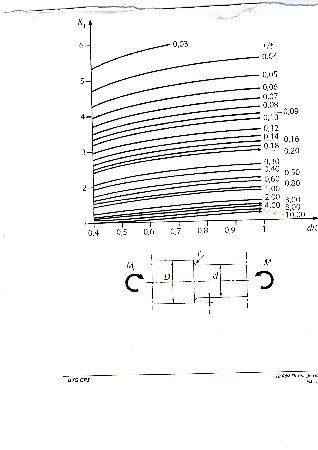

Q5-la variation de section au niveau de la section S provoque une concentration de contrainte.
evaluer le coefficient de concentration de contrainte Kt et calculer la contrainte maximale réelle "sigma maxi réelle"
Q6-calculer le coefficient de securité dans cette section S.
conclure au regard du cahier des charges.
MERCI
