Bonjour,

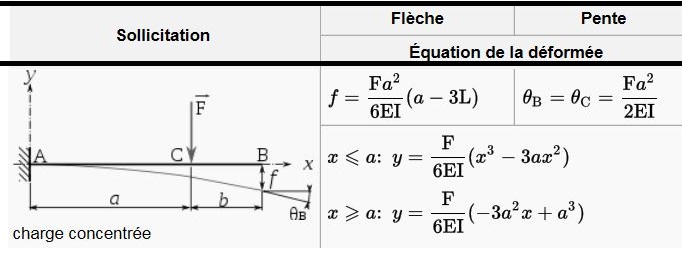

Sur wikipédia j'ai trouvé le formulaire concernant les equations de la déformée pour une force concentrée (Voir image ci-dessous).
J'ai pu retrouver toutes les relations sauf celle concernant la déformée pour x>a.
Une idée de comment procéder ?
Merci d'avance
Il s'agit d'une poutre encastrée-libre :
Je pars de la methode de la coupure pour x<a :
Moment fléchissant : M= -F(a-x)
Equation de la déformée : EI*y"=M
Par integration: y(x) = -F/EI *(ax²/2 -x^3/3) CL: y(0)=y'(0)=0
Donc y(x) = F/6EI * (x^3-3ax²)
Ca c'est pour la déformée pour x<a
Là je bloque c'est pour celle en x>a
Pour x >= a
La partie qui est plus loin que a reste en ligne droite (pas de déformation) et a la direction de la tangente à la courbe de la poutre au point d'abscisse a -->
y(x) = y(a) + y'(a) * (x - a)
-----
Or y(a) = F/(6EI) * (a³ - 3a³) = F/(6EI) * (-2a³)
y'(x) = F/(6EI) * (3x² - 6ax)
y'(a) = F/(6EI) * (3a² - 6a²)
y'(a) = F/(6EI) * (-3a²)
y = F/(6EI) * (-2a³) + F/(6EI) * (-3a²) * (x - a)
y = F/(6EI) * (-2a³ - 3a²x + 3a³)
y = F/(6EI) * (a³ - 3a²x)
Sauf distraction.
Merci beaucoup de ta réponse.
Finalement ton approche m'as donné une autre idée en conservant l'équation de Bernoulli comme point de depart:
Sur la portion x>=a on a :
EI y"=0
EI y(x) = C1*x+C2
On prend alors comme CL : y(a) =
y'(a) =
On obtient au final la déformée sur x>=a :
y(x) =
Appliqué pour x=a : On a bien : y(L) =
Merci encore J-P
